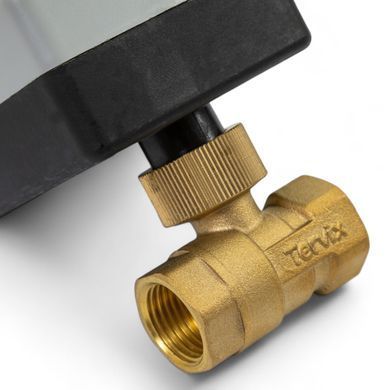

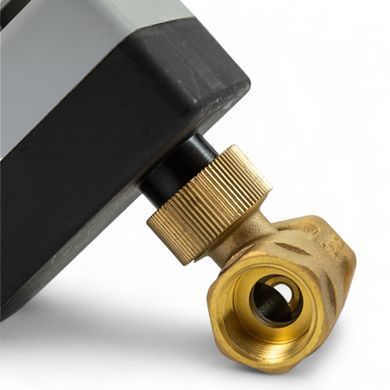

2-ходовой шаровой клапан н/о 1 1/4" DN32 с электроприводом Tervix Pro Line ORC2
2-ходовой шаровой клапан с электроприводом Tervix Pro Line ORC2 DN32 используется для автоматического открытия и перекрытия потока воды, воды с гликолем или воздуха. Он подходит для систем отопления, вентиляции, кондиционирования, водоснабжения и нагрева воды. Клапан можно подключить к термостату или обычному переключателю и управлять его работой автоматически.
Клапан нормально открыт — без подачи управляющего сигнала он находится в открытом положении. При подаче сигнала электропривод закрывает клапан. После снятия сигнала клапан снова открывается. Электропривод обеспечивает открытие или закрытие клапана примерно за 8 секунд. Положение клапана можно контролировать по указателю на ручке привода и нанесенной шкале.
Если стрелка на ручке указывает на минимальную отметку шкалы, клапан находится в закрытом положении. Если стрелка направлена на максимальную отметку, клапан открыт.
Важно! Клапан Tervix Pro Line ORC2 DN32 работает от сети 230 В, 50/60 Гц. Он может быть установлен, введен в эксплуатацию и демонтирован только квалифицированным персоналом. Изменения и модификации изделия запрещены по соображениям безопасности.
Клапан выполнен из латуни и имеет присоединительный размер DN32 (1 1/4").
Кому подойдет
Tervix Pro Line ORC2 DN32 устанавливают в системах отопления, фанкойлах, солнечных системах, водоснабжении и других инженерных системах, где требуется автоматически перекрывать или открывать поток. Клапан удобно использовать в системах, где его работой необходимо управлять от термостата, переключателя или другого устройства с сигналом SPST.
Функционал
- Автоматически открывает и перекрывает поток рабочей среды.
- Управляется электроприводом по сигналу SPST.
- Может работать от термостата, переключателя или другого устройства с управлением SPST.
- В нормально открытом положении клапан остается открытым без управляющего сигнала.
- При подаче управляющего сигнала электропривод закрывает клапан.
- После снятия сигнала клапан автоматически возвращается в открытое положение.
- Текущее положение клапана можно определить по ручке и шкале на приводе.
Показать полные технические характеристики Tervix Pro Line ORC2 DN32
| Характеристика |
Значення |
| Артикул |
201164 |
| Производство |
Китай |
| Тип / модель |
ORC 2 |
| Размер |
DN 1 1/4" |
| Тип |
НО (нормально открытый) |
| Рабочее давление |
10 бар |
| Рабочая температура |
5–95 °C |
| Материал |
Латунь |
| Среда применения |
Холодная вода / горячая вода / 60% гликоля / воздух |
| Напряжение |
230 В, 50–60 Гц |
| Степень защиты |
II, IP54 |
| Крутящий момент |
7 Нм |
| Kvs |
24 |
| Управляющий сигнал |
SPST |
| Выход |
Управление электроприводом |
| Номинальное давление |
PN 25 |
| Максимальный перепад давления |
< 6 бар |
| Номинальное давление |
PN 16 |
| Потребляемая мощность |
6 Вт (во время работы привода) |
| Длина кабеля |
300 мм |
| Время открытия/закрытия |
8 сек |
| Гарантия |
24 мес. |
| Комплектация |
1. Клапан с приводом; 2. Инструкция. |
Почему стоит купить в HomeSmart
В HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на продукцию Tervix.
- Помощь в выборе оборудования для системы умный дом.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Какой принцип работы клапана Tervix Pro Line ORC2?
ORC2 является нормально открытым клапаном. При подаче напряжения на коричневый и черный провод клапан закрывается. После снятия напряжения с черного провода он возвращается в открытое положение.
Как управлять клапаном Tervix Pro Line ORC2?
Управление электроприводом осуществляется сигналом SPST. Клапан можно подключать к термостату или переключателю, который формирует соответствующий управляющий сигнал.
Какой диаметр подключения имеет клапан ORC2 DN32?
Модель имеет присоединительный размер DN32, что соответствует 1 1/4".
Какую температуру и давление выдерживает Tervix Pro Line ORC2 DN32?
Рабочий диапазон температуры составляет от 5 до 95 °C, рабочее давление — до 10 бар. Максимальный перепад давления составляет менее 6 бар.
Как определить положение шарового клапана?
Текущее положение определяется по ручке и шкале на электроприводе. Если стрелка указывает на минимальную отметку, клапан закрыт. Если стрелка направлена на максимальную отметку, клапан открыт.
