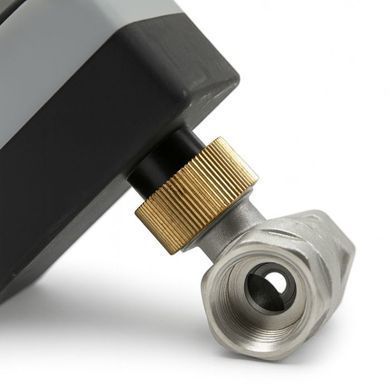

2-ходовой шаровой клапан НО 3/4" DN20 с электроприводом, нержавеющая сталь Tervix Pro Line ORC
Tervix Pro Line ORC DN20 — 2-ходовой шаровой клапан с электроприводом для автоматического управления потоком в трубопроводах. Обновленная версия получила корпус из нержавеющей стали AISI 304 вместо латуни в предыдущей модели 201122.
Модель имеет соединение Rp 3/4", нормально открытое исполнение и электропривод на 230 В с управлением типа SPST.
Клапан рассчитан на использование в системах отопления, вентиляции, кондиционирования, фанкойлах, водоснабжения и подогрева воды.
В нормально открытом режиме клапан остается открытым без команды на закрытие. Электропривод перемещает запорный механизм по управляющему сигналу, а после снятия напряжения клапан возвращается в открытое положение. Для монтажа и сервисного обслуживания предусмотрено ручное управление приводом.

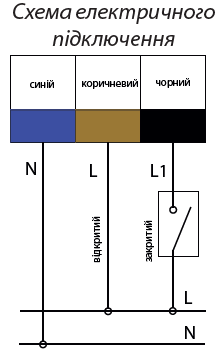

Важно! Клапан работает от сетевого напряжения 230 В. Подключение к электросети должно выполняться персоналом в соответствии с электрической схемой и с соблюдением правил электробезопасности.
Кому подойдет
Tervix Pro Line ORC DN20 подойдет для систем, где необходимо автоматически регулировать поток среды через трубопровод с соединением 3/4". Нормально открытый тип позволяет сохранять проход открытым без команды на закрытие, что важно для соответствующих алгоритмов работы отопительного, климатического и водопроводного оборудования.
- Для систем отопления, вентиляции и кондиционирования.
- Для фанкойлов и другого климатического оборудования.
- Для систем водоснабжения и подогрева воды.
- Для автоматизированного управления потоком рабочей среды.
- Для систем с управлением от термостата или другого оборудования с сигналом SPST.
Функционал
- Работает в нормально открытом режиме: без команды на закрытие клапан остается открытым.
- Автоматически перекрывает поток по команде электропривода.
- После снятия управляющего напряжения возвращается в открытое положение.
- Поддерживает управление сигналом SPST от термостата, переключателя или совместимого оборудования.
- Подходит для работы с холодной и горячей водой, воздухом и водными растворами с содержанием гликоля до 60%.
- Поддерживает ручное управление приводом во время монтажа, настройки или сервисного обслуживания.
- Обеспечивает открытие или закрытие клапана за 25 секунд.
- Корпус из нержавеющей стали 304 в отличие от предыдущей модели.
- Значение Kvs 17 м³/ч позволяет использовать клапан в системах с соответствующими параметрами потока.
Показать полные технические характеристики Tervix Pro Line ORC DN20
| Характеристика |
Значение |
| Артикул |
201152 |
| Производство |
Tervix |
| Тип/модель |
Tervix Pro Line ORC |
| Рабочая температура |
5–95 °C |
| Бренд |
Tervix |
| Тип |
НО (нормально открытый) |
| Напряжение |
230 В, 50–60 Гц |
| Потребляемая мощность |
6 Вт (при закрытом клапане) |
| Крутящий момент |
4 Нм |
| Тип электрического подключения |
SPST |
| Класс защиты |
II, IP54 |
| Рабочее давление |
20 бар |
| Номинальное давление |
PN25 |
| Время закрытия / открытия |
25 сек |
| Материал клапана |
Нержавеющая сталь 304 |
| Длина кабеля |
300 мм |
| Максимальный перепад давления |
< 0,6 бар |
| Соединение (внутренняя резьба) |
Rp 3/4" |
| Kvs |
17 м³/ч |
| Среда |
Холодная вода / горячая вода / 60% гликоль / воздух |
| Комплектация |
1. Клапан с приводом; 2. Инструкция. |
Почему стоит купить Tervix Pro Line ORC DN20 в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на продукцию Tervix.
- Помощь в выборе оборудования для системы умного дома.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Для чего нужен нормально открытый клапан Tervix Pro Line ORC DN20?
Нормально открытый клапан остается в открытом положении без команды на закрытие. Такое исполнение подходит для систем, где поток должен оставаться открытым при отсутствии управляющего сигнала.
Что происходит с клапаном после снятия управляющего напряжения?
После снятия управляющего напряжения клапан возвращается в открытое положение.
Можно ли управлять клапаном от термостата?
Да. Клапан поддерживает сигнал SPST и может работать вместе с термостатом или другим совместимым оборудованием, которое формирует соответствующий управляющий сигнал.
Какую рабочую среду можно использовать с клапаном?
Клапан рассчитан на работу с холодной и горячей водой, воздухом и водными растворами с содержанием гликоля до 60%.
Предусмотрено ли ручное управление клапаном?
Да. Электропривод имеет возможность ручного управления, которое можно использовать во время монтажа, настройки или сервисного обслуживания.
Чем обновленная модель 201152 отличается от предыдущей 201122?
Основное отличие заключается в материале корпуса клапана. В обновленной модели используется нержавеющая сталь 304 вместо латуни в предыдущем исполнении.
