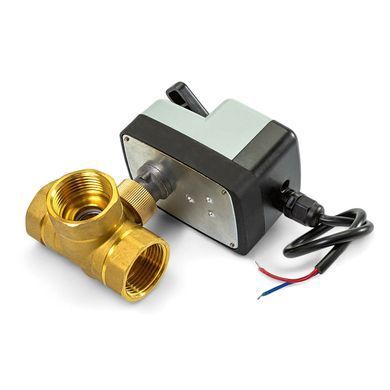

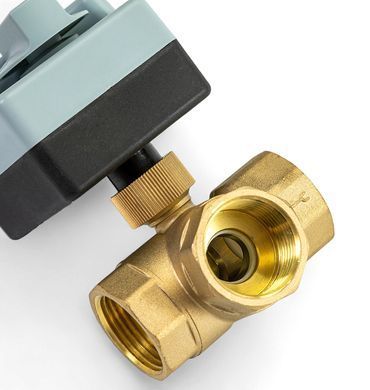

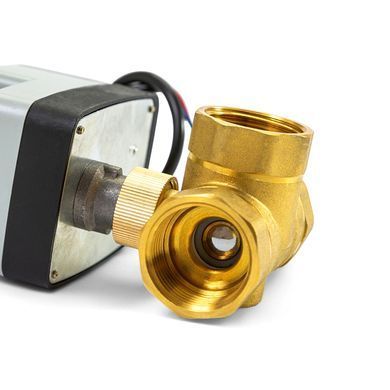

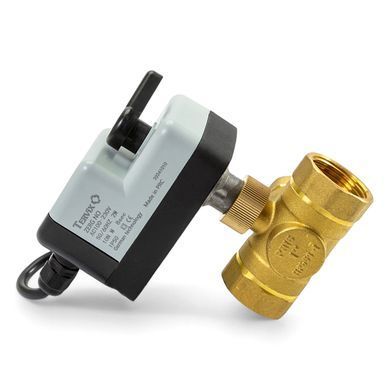

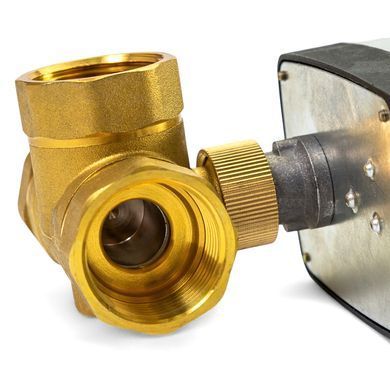

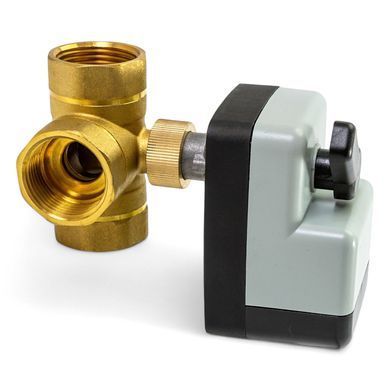

3-ходовой зонный клапан н/о 3/4" DN20 с самовозвратным электроприводом Tervix Pro Line ZERG
Tervix Pro Line ZERG — 3-ходовой зонный клапан с самовозвратным электроприводом, предназначенный для автоматического переключения потока рабочей среды между ветвями инженерной системы. Модель имеет латунный корпус и внутреннее резьбовое соединение Rp 3/4", размер DN20. Клапан можно использовать в системах отопления, водоснабжения и других инженерных контурах для работы с холодной и горячей водой, 50% гликолем и воздухом.
Модель оснащена электроприводом с двухточечным управлением N+L и самовозвратным механизмом на основе конденсатора. После снятия напряжения привод поворачивает шток на 90°, изменяя направление потока, а при повторной подаче напряжения клапан снова переводится в исходное положение. Такой принцип работы обеспечивает автоматическое переключение потока в соответствии с режимом работы системы.

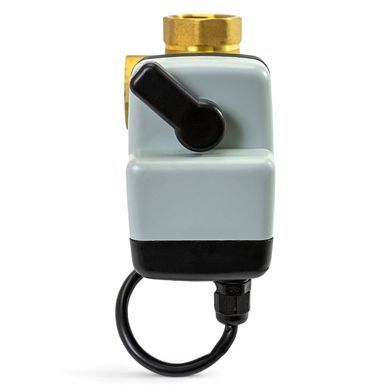

Исходное положение задается крайним положением ручки по часовой стрелке. При отключении электропитания накопленная в конденсаторе энергия обеспечивает возврат клапана в определенное исходное положение. При отсутствии электроэнергии клапан также можно переместить вручную: для этого необходимо нажать на ручку и повернуть ее. Если конденсатор привода еще заряжен, после ручного перемещения клапан может вернуться назад, поэтому процедуру необходимо повторить 2–5 раз до его разрядки.
Важно! Электроклапан Tervix Pro Line ZERG DN20 рассчитан на подключение к электросети 230 В (50/60 Гц). Монтаж, подключение и обслуживание устройства должны осуществляться с соблюдением требований безопасности и в соответствии со схемой подключения.
Кому подойдет
Клапан подойдет для систем, в которых необходимо автоматически переключать поток воды или другой допустимой рабочей среды между двумя направлениями. Его можно применять в контурах отопления, водоснабжения и других инженерных системах, где важно возвращение клапана в определенное положение после снятия напряжения. Подключение Rp 3/4" подходит для систем с соответствующим резьбовым подключением.
Функционал
- Переключение между двумя направлениями. Трехходовая конструкция изменяет путь прохождения рабочей среды между подключенными ветвями системы.
- Двухточечное электрическое управление. Привод использует простую схему N+L и работает в формате on/off без необходимости пропорционального управления положением клапана.
- Самовозвратный привод с конденсатором. После снятия напряжения накопленная энергия обеспечивает автоматический возврат клапана в определенное исходное положение.
- Поворот штока на 90°. Механизм изменяет положение клапана за один поворот, переключая направление потока.
- Быстрое переключение. Полный цикл открытия или закрытия занимает около 8 секунд.
- Возврат при потере питания. В случае отключения электроэнергии клапан не остается в произвольном положении, а возвращается в исходное благодаря самовозвратному механизму.
- Ручное перемещение. Положение клапана можно изменить вручную нажатием и поворотом ручки при отсутствии электропитания. При наличии заряда в конденсаторе процедуру может потребоваться повторить несколько раз.
- Замена привода без демонтажа клапана. Электропривод можно установить после монтажа клапана и заменить во время эксплуатации без слива теплоносителя или остановки системы.
Показать полные технические характеристики Tervix Pro Line ZERG DN20
| Характеристика | Значение |
| Артикул | 206122 |
| Производство | Китай (по немецкой технологии) |
| Тип/модель | 3-ходовой переключающий, самовозвратный |
| Размер | DN20 |
| Рабочее давление | 10 бар |
| Рабочая температура | 15–95 °C |
| Резьбовое соединение | Rp 3/4" |
| Материал | Латунь |
| Среда применения | Хол. вода / гор. вода / 50% гликоля / воздух |
| Напряжение | 230 В, 50–60 Гц |
| Степень защиты | II, IP54 |
| Крутящий момент | 10 Нм |
| Kvs | 17 м³/ч |
| Тип электрического подключения | 2-точечное (2 провода N+L) |
| Самовозвратный механизм | Конденсатор |
| Номинальное давление | PN16 |
| Время закрытия/открытия | 8 сек |
| Максимальный перепад давления | < 4 бар |
| Соединение (внутр. резьба) | Rp 3/4" |
| Потребляемая мощность | 2 Вт (во время работы привода) |
| Длина кабеля | 300 мм |
| Бренд | Tervix |
| Страна производства | Китай (по немецкой технологии) |
| Гарантия | 24 мес. |
| Комплектация | Клапан с электроприводом, инструкция |
Почему стоит купить клапан Tervix Pro Line ZERG DN20 в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на продукцию Tervix.
- Помощь в выборе оборудования для системы умного дома.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Что происходит с клапаном при отключении электроэнергии?
После снятия напряжения самовозвратный механизм использует энергию конденсатора для возврата клапана в исходное положение.
Как определить исходное положение клапана?
Исходное положение определяется крайним положением ручки по часовой стрелке.
Можно ли установить клапан без электропривода?
Да. Клапан можно смонтировать без электрического привода, а установить его после монтажа клапана.
Можно ли заменить электропривод без слива теплоносителя?
Да. Во время эксплуатации привод можно заменить без слива теплоносителя или остановки системы.
Как работает ручное перемещение клапана?
При отсутствии электропитания необходимо нажать на ручку и повернуть ее. Если конденсатор привода еще заряжен, ручное перемещение может потребоваться повторить 2–5 раз до его разрядки.
Какие рабочие среды можно использовать с клапаном?
Клапан предназначен для работы с холодной и горячей водой, 50% гликолем и воздухом.
Какое время переключения клапана?
Время закрытия или открытия клапана составляет 8 секунд.
Что входит в комплект?
В комплект входят клапан с электроприводом и инструкция.
