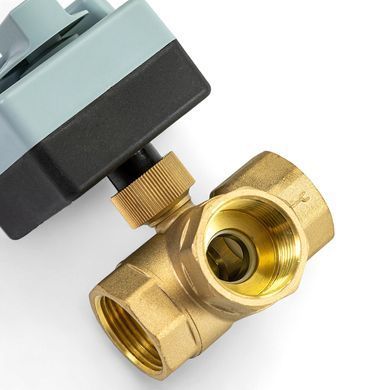

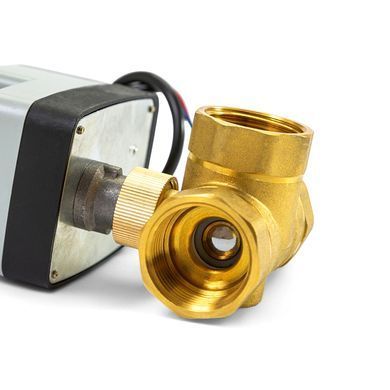

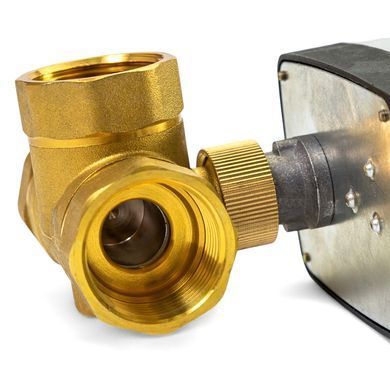

3-ходовой зонный клапан н/о 1" DN25 с самовозвратным электроприводом Tervix Pro Line ZERG
Tervix Pro Line ZERG — 3-ходовой зонный клапан DN25 с самовозвратным электроприводом, предназначенный для переключения потока рабочей среды между двумя направлениями. Модель имеет латунный корпус, внутреннее резьбовое соединение Rp 1" и рассчитана на работу в системах с холодной или горячей водой, 50% гликолем и воздухом.
Особенность ZERG — автоматический возврат клапана в заданное исходное положение после снятия питания. Привод работает по принципу on/off и получает управляющий сигнал через двухточечное подключение N+L. Самовозвратный механизм реализован с помощью конденсатора, поэтому изменение положения происходит без использования дополнительного управляющего сигнала.

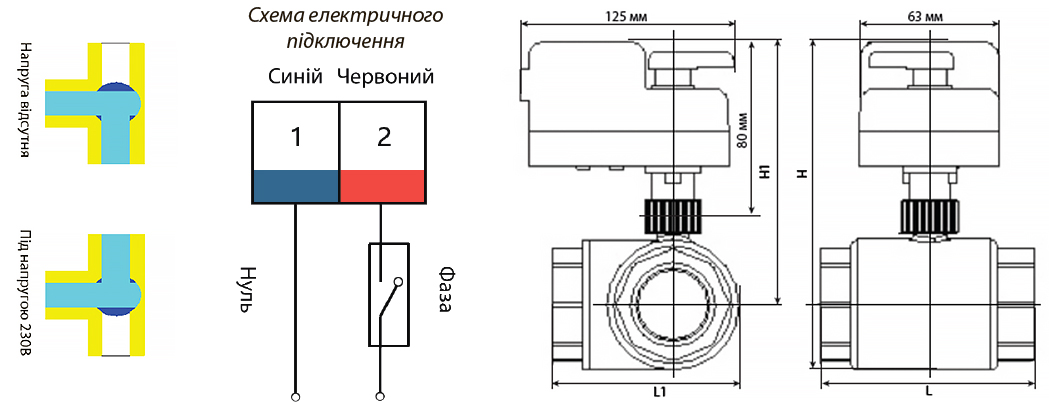

Исходное положение определяется крайним положением ручки по часовой стрелке. После подачи напряжения клапан остается в текущем положении, а при снятии питания накопленная в конденсаторе энергия обеспечивает поворот штока на 90° и переключение потока. После повторной подачи напряжения клапан возвращается в исходное положение.
Важно! Электропривод работает от сети 230 В с частотой 50–60 Гц. Подключение электропривода должно выполняться в соответствии с требованиями техники электробезопасности. Работы по подключению рекомендуется поручать квалифицированному специалисту.
Кому подойдет
Tervix Pro Line ZERG DN25 подойдет для систем, в которых необходимо автоматически переключать поток между двумя направлениями и возвращать клапан в заданное положение после обесточивания. Модель можно использовать в отопительных и водопроводных контурах, а также в других инженерных системах, где рабочей средой является вода, 50% гликоль или воздух.
Функционал
- Автоматическое переключение: 3-ходовая конструкция позволяет направлять рабочую среду между подключенными ветвями системы.
- Самовозврат после обесточивания: при снятии напряжения конденсатор обеспечивает поворот штока на 90°, после чего клапан переходит в заданное исходное положение.
- Двухточечное управление: электропривод работает по принципу on/off и подключается двумя проводами N+L.
- Заданное исходное положение: положение ручки по часовой стрелке определяет позицию, в которую клапан возвращается после срабатывания самовозвратного механизма.
- Ручное управление: при отсутствии питания клапан можно переместить вручную нажатием и поворотом ручки. При заряженном конденсаторе операцию может потребоваться повторить 2–5 раз.
- Возврат к штатной работе: после восстановления электропитания привод автоматически продолжает работу в своем штатном режиме.
- Работа с различными средами: клапан рассчитан на холодную и горячую воду, 50% гликоль и воздух.
- Быстрое переключение: время открытия или закрытия клапана составляет 8 секунд.
Показать полные характеристики 3-ходового зонного клапана Tervix Pro Line ZERG DN25
| Характеристика |
Значение |
| Артикул |
206132 |
| Производство |
Китай (по немецкой технологии) |
| Тип/модель |
3-ходовой переключающий, самовозвратный |
| Размер |
DN25 |
| Рабочее давление |
10 бар |
| Рабочая температура |
15-95° C |
| Резьбовое соединение |
Rp 1" |
| Материал |
латунь |
| Среда применения |
хол. вода / гор. вода / 50% гликоля / воздух |
| Напряжение |
230 В, 50-60 Гц |
| Степень защиты |
II, IP 54 |
| Крутящий момент |
10 Нм |
| Kvs |
20 |
| Тип электрического подключения |
2-точечное (2 провода N+L) |
| Самовозвратный механизм |
Конденсатор |
| Номинальное давление |
PN 16 |
| Время закрытия/открытия |
8 сек |
| Максимальный перепад давления |
< 4 бар |
| Потребляемая мощность |
2 Вт (во время работы привода) |
| Длина кабеля |
300 мм |
| Страна-производитель |
Китай (по немецкой технологии) |
| Бренд |
Tervix |
| Гарантия |
24 мес. |
| Комплектация |
клапан, электропривод, инструкция |
Почему стоит купить в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на продукцию Tervix.
- Помощь в выборе оборудования для системы умного дома.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Что происходит с клапаном при отключении электроэнергии?
После снятия напряжения срабатывает самовозвратный механизм. Заряд конденсатора обеспечивает поворот штока на 90°, и клапан переходит в заданное исходное положение.
Можно ли переключать клапан вручную?
Да, при отсутствии электропитания клапан можно перемещать вручную нажатием на ручку и ее поворотом. Если конденсатор еще заряжен, операцию может потребоваться повторить несколько раз.
Какое управление используется в электроприводе?
Привод имеет двухточечное управление N+L и работает по принципу on/off.
Для каких сред можно использовать клапан?
Клапан предназначен для работы с холодной и горячей водой, 50% гликолем и воздухом.
Сколько времени занимает открытие или закрытие клапана?
Время открытия или закрытия составляет 8 секунд.
