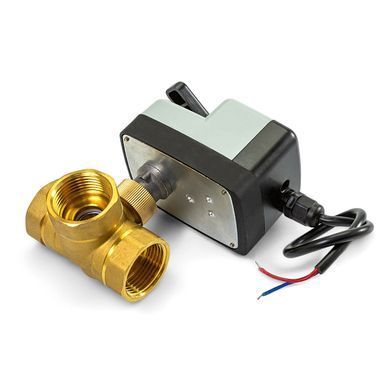

3-ходовой зонный клапан н/о 1 1/2" DN40 с самовозвратным электроприводом Tervix Pro Line ZERG
3-ходовой зонный клапан Tervix Pro Line ZERG DN40 с самовозвратным электроприводом устанавливают в инженерных системах для переключения направления потока. Корпус клапана изготовлен из латуни и имеет внутреннее резьбовое соединение Rp 1 1/2". Рассчитан на работу с холодной и горячей водой, 50% гликолем и воздухом.
Электропривод работает по принципу on/off и использует двухточечное подключение N+L. Самовозвратный механизм с конденсатором обеспечивает автоматическое перемещение клапана при снятии напряжения, используя накопленную энергию для поворота штока.
Исходное положение определяется крайним положением ручки по часовой стрелке. В случае отключения питания клапан автоматически возвращается в исходное положение благодаря заряду конденсатора. Для ручного переключения необходимо нажать на ручку и повернуть её. Если конденсатор ещё заряжен, ручное перемещение следует повторить 2–5 раз до его разрядки. После восстановления питания клапан автоматически возвращается к штатной работе.
Важно! Электропривод работает от сети 230 В с частотой 50–60 Гц. Подключение электропривода должно выполняться в соответствии с требованиями техники электробезопасности. Работы по подключению рекомендуется поручать квалифицированному специалисту.
Кому подойдёт
Tervix Pro Line ZERG DN40 подойдёт для систем отопления, водоснабжения и других инженерных контуров, где необходимо управлять направлением движения рабочей среды. Размер DN40 и внутреннее резьбовое соединение Rp 1 1/2" рассчитаны на установку в соответствующих трубопроводах. Клапан можно использовать с холодной и горячей водой, 50% гликолем и воздухом.
Функционал
- Переключение потока: 3-ходовая конструкция изменяет направление прохождения рабочей среды между подключёнными ветвями системы.
- Самовозвратное действие: после снятия напряжения энергия конденсатора используется для перемещения штока и возврата клапана в определённое положение.
- Двухточечное управление: электропривод работает в формате on/off через подключение N+L двумя проводами.
- Определение исходного положения: крайнее положение ручки по часовой стрелке задаёт положение для работы самовозвратного механизма.
- Ручное управление: при отсутствии электропитания клапан можно переключать вручную нажатием на ручку и её поворотом.
- Автоматический возврат: при отключении питания клапан переходит в исходное положение, а после восстановления электропитания снова работает от электропривода.
- Работа с различными средами: клапан предназначен для холодной и горячей воды, 50% гликоля и воздуха.
- Скорость переключения: полное открытие или закрытие клапана занимает 8 секунд.
Показать полные характеристики 3-ходового зонного клапана Tervix Pro Line ZERG DN40
| Характеристика |
Значение |
| Артикул |
206152 |
| Производство |
Китай |
| Тип/модель |
3-ходовой переключающий, самовозвратный |
| Размер |
DN40 |
| Рабочее давление |
10 бар |
| Рабочая температура |
15-95° C |
| Резьбовое соединение |
Rp 1 1/2" |
| Материал |
латунь |
| Среда применения |
хол. вода / гор. вода / 50% гликоля / воздух |
| Напряжение |
230 В, 50-60 Гц |
| Степень защиты |
II, IP 54 |
| Крутящий момент |
10 Нм |
| Kvs |
30 |
| Тип электрического подключения |
2-точечное (2 провода N+L) |
| Самовозвратный механизм |
Конденсатор |
| Номинальное давление |
PN 16 |
| Время закрытия/открытия |
8 сек |
| Максимальный перепад давления |
< 4 бар |
| Длина кабеля |
300 мм |
| Потребляемая мощность |
2 Вт (во время работы привода) |
| Страна производитель |
Китай (по немецкой технологии) |
| Гарантия |
24 мес. |
| Бренд |
Tervix |
| Комплектация |
клапан, электропривод, инструкция |
Почему стоит купить в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на продукцию Tervix.
- Помощь в выборе оборудования для системы умного дома.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Какой диаметр подключения имеет клапан?
Клапан имеет внутреннее резьбовое соединение Rp 1 1/2" и размер DN40.
Какое рабочее давление выдерживает клапан?
Рабочее давление клапана составляет 10 бар, номинальное давление — PN16.
Какой максимальный перепад давления допускается во время работы?
Максимальный перепад давления для клапана составляет менее 4 бар.
Сколько электроэнергии потребляет электропривод?
Потребляемая мощность электропривода составляет 2 Вт во время его работы.
Какую защиту имеет электропривод клапана?
Электропривод имеет класс защиты II и степень защиты IP54.
