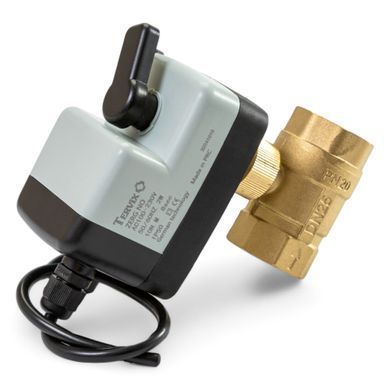

2-ходовой шаровый клапан НЗ 3/4" DN20 с самовозвратным электроприводом Tervix Pro Line ZERG
2-ходовой шаровый клапан Tervix Pro Line ZERG DN20 предназначен для автоматического перекрытия потока теплоносителя или другой рабочей среды в системах отопления, вентиляции и кондиционирования. Клапан работает по принципу On/Off и оснащен электроприводом с самовозвратным механизмом на конденсаторе.
Модель имеет 2-точечное управление N+L и работает от сети 230 В. Клапан нормально закрытый. При первом подключении, когда конденсатор разряжен, клапан находится в открытом положении. После подачи напряжения привод переводит клапан в положение «открыто». После снятия напряжения заряженный конденсатор обеспечивает возврат клапана в положение «закрыто». При повторной подаче напряжения клапан снова открывается.
Конструкция Tervix Pro Line ZERG состоит из двух основных частей — шарового клапана и электрического привода. Клапан можно установить отдельно от привода, после чего привод допускается установить в любой момент. Во время эксплуатации электропривод можно заменить без слива теплоносителя или остановки системы.
Резьбовое соединение Rp 3/4" соответствует размеру DN20.
Важно! Для ручного открытия клапана при отсутствии электроэнергии необходимо нажать на ручку и повернуть ее. Если конденсатор остается заряженным, это действие может потребоваться повторить 2–5 раз до его разряда.
Кому подойдет
Клапан подойдет для систем отопления, вентиляции и кондиционирования (HVAC), фанкойлов, водоснабжения и нагрева воды, других инженерных систем в качестве запорного элемента. Модель станет практичным решением для систем, где необходимо автоматически перекрывать или открывать поток рабочей среды по сигналу питания и в которых при исчезновении напряжения необходимо автоматически вернуть клапан в закрытое положение.
Функционал
- работа по принципу On/Off;
- 2-точечное управление через N+L, 230 В;
- автоматическое открытие клапана при подаче напряжения;
- автоматический возврат в закрытое положение после снятия напряжения;
- самовозвратный механизм на основе конденсатора;
- ручное управление клапаном;
- возможность ручного открытия при отсутствии электроэнергии;
- возврат к автоматической работе после восстановления электроснабжения;
- возможность замены привода без слива теплоносителя или остановки системы.
Показать полные технические характеристики Tervix Pro Line ZERG DN20
| Характеристика |
Значение |
| Артикул |
205122 |
| Бренд |
Tervix |
| Производство |
Китай |
| Тип / модель |
2-ходовой переключающий, самовозвратный |
| Тип |
НЗ (открытый под напряжением) |
| Размер |
DN20 |
| Резьбовое соединение |
Rp 3/4" |
| Материал |
латунь |
| Рабочее давление |
10 бар |
| Номинальное давление |
PN 16 |
| Рабочая температура |
15–95 °C |
| Среда применения |
холодная вода / горячая вода / 50% гликоля / воздух |
| Напряжение |
230 В, 50–60 Гц |
| Степень защиты |
II, IP54 |
| Крутящий момент |
10 Нм |
| Kvs |
17 |
| Тип электрического подключения |
2-точечное (2 провода N+L) |
| Самовозвратный механизм |
Конденсатор |
| Время закрытия / открытия |
8 сек |
| Максимальный перепад давления |
< 4 бар |
| Потребляемая мощность |
2 Вт |
| Длина кабеля |
300 мм |
| Гарантия |
24 месяца |
| Страна производства |
Китай (по немецкой технологии) |
| Комплектация |
Шаровый клапан с электроприводом Tervix Pro Line ZERG DN20 |
Почему стоит купить в HomeSmart
Интернет-магазин HomeSmart предлагает оригинальное оборудование Tervix для создания и расширения системы «умного дома». В каталоге можно подобрать совместимые устройства для автоматизации отопления, освещения, безопасности и управления электроприборами.
- Официальная гарантия на оборудование Tervix.
- Консультация специалистов перед оформлением заказа.
- Помощь с подбором совместимых устройств для умного дома.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Как работает самовозвратный механизм клапана?
При подаче напряжения 230 В клапан переходит в открытое положение. После снятия напряжения заряженный конденсатор обеспечивает возврат привода в исходное положение, поэтому клапан закрывается.
Что происходит с клапаном при исчезновении электроэнергии?
При снятии напряжения клапан возвращается в положение «закрыто». После восстановления электроснабжения он автоматически возвращается к работе в системе управления.
Можно ли открыть клапан вручную без электроэнергии?
Да. Для ручного открытия необходимо нажать на ручку привода и повернуть ее. Если конденсатор еще заряжен, действие может потребоваться повторить 2–5 раз до его разряда.
Можно ли заменить электропривод без слива теплоносителя?
Да. Конструкция клапана позволяет заменить электропривод во время эксплуатации без необходимости сливать теплоноситель или останавливать систему.
Для каких сред подходит Tervix Pro Line ZERG DN20?
Клапан рассчитан на работу с холодной и горячей водой, смесью с содержанием гликоля до 50%, а также воздухом. Рабочая температура составляет 15–95 °C.
Какой способ подключения имеет электропривод?
Привод имеет 2-точечное подключение N+L и работает от напряжения 230 В с частотой 50–60 Гц.
