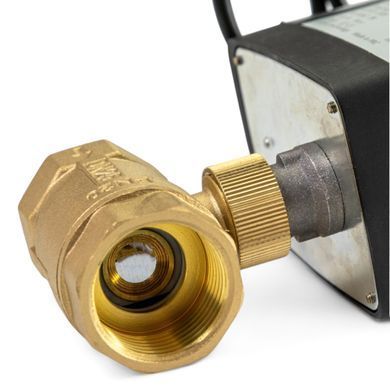

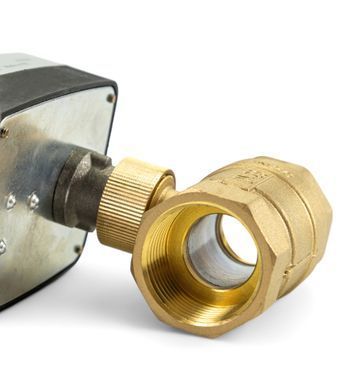

2-ходовой шаровый клапан НЗ 1" DN25 с самовозвратным электроприводом Tervix Pro Line ZERG
Tervix Pro Line ZERG DN25 — 2-ходовой шаровый клапан для автоматического управления потоком в системах отопления, вентиляции, кондиционирования и других инженерных сетях. Модель оснащена электроприводом с самовозвратным механизмом и рассчитана на работу с холодной и горячей водой, гликолевыми смесями до 50% и воздухом.
Клапан работает по принципу On/Off и управляется с помощью 2-точечного подключения N+L от сети 230 В. В нормальном состоянии клапан закрыт. После подачи напряжения электропривод открывает его, а после снятия напряжения конденсатор обеспечивает возврат механизма в закрытое положение. При отсутствии электроэнергии предусмотрено ручное открытие с помощью ручки привода. Если конденсатор еще заряжен, ручную операцию может потребоваться повторить несколько раз до его разряда.

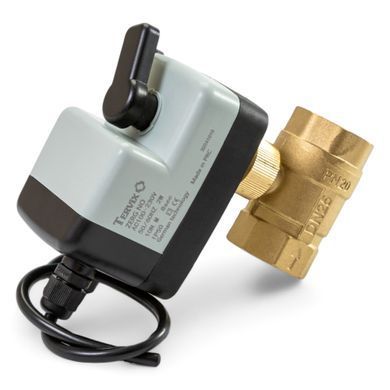

Конструкция состоит из шарового клапана и электропривода, которые можно устанавливать отдельно. Привод допускается установить после монтажа самого клапана. При необходимости электропривод можно заменить во время эксплуатации без слива теплоносителя и остановки системы.
Модель имеет присоединительную резьбу Rp 1", которая соответствует размеру DN25.
Важно! Для ручного открытия клапана при отсутствии электроэнергии необходимо нажать на ручку и повернуть ее. Если конденсатор остается заряженным, это действие может потребоваться повторить 2–5 раз до его разряда.
Кому подойдет
Клапан подойдет для систем отопления, вентиляции и кондиционирования (HVAC), фанкойлов, водоснабжения, нагрева воды и других инженерных систем, где требуется автоматическое управление потоком рабочей среды. DN25 с резьбой Rp 1" позволяет использовать модель в контурах с соответствующим присоединительным размером, где важны автоматическое открытие при подаче питания и возврат клапана в закрытое положение после его снятия.
Функционал
- автоматическое управление потоком по принципу On/Off;
- 2-точечное подключение N+L к сети 230 В;
- открытие клапана при подаче напряжения;
- возврат в закрытое положение после снятия питания;
- самовозвратный механизм с конденсатором;
- ручное открытие клапана без электропитания;
- автоматическое восстановление работы после подачи напряжения;
- возможность установки привода после монтажа клапана;
- замена электропривода без слива теплоносителя и остановки системы;
- работа с холодной и горячей водой, 50% гликолем и воздухом.
Показать полные технические характеристики Tervix Pro Line ZERG DN25
| Характеристика |
Значение |
| Артикул |
205132 |
| Бренд |
Tervix |
| Производство |
Китай |
| Тип / модель |
2-ходовой переключающий, самовозвратный |
| Тип |
НЗ (открытый под напряжением) |
| Размер |
DN25 |
| Резьбовое соединение |
Rp 1" |
| Материал |
латунь |
| Рабочее давление |
10 бар |
| Номинальное давление |
PN 16 |
| Рабочая температура |
15–95 °C |
| Среда применения |
холодная вода / горячая вода / 50% гликоля / воздух |
| Напряжение |
230 В, 50–60 Гц |
| Степень защиты |
II, IP54 |
| Крутящий момент |
10 Нм |
| Kvs |
20 |
| Тип электрического подключения |
2-точечное (2 провода N+L) |
| Самовозвратный механизм |
Конденсатор |
| Время закрытия / открытия |
8 сек |
| Максимальный перепад давления |
< 4 бар |
| Потребляемая мощность |
2 Вт |
| Длина кабеля |
300 мм |
| Гарантия |
24 месяца |
| Страна производства |
Китай (по немецкой технологии) |
| Комплектация |
Шаровый клапан с электроприводом Tervix Pro Line ZERG DN25 |
Почему стоит купить в HomeSmart
Интернет-магазин HomeSmart предлагает оригинальное оборудование Tervix для создания и расширения системы «умного дома». В каталоге можно подобрать совместимые устройства для автоматизации отопления, освещения, безопасности и управления электроприборами.
- Официальная гарантия на оборудование Tervix.
- Консультация специалистов перед оформлением заказа.
- Помощь с подбором совместимых устройств для умного дома.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
В каком положении клапан находится без питания?
Модель является нормально закрытой. При отсутствии напряжения самовозвратный механизм удерживает клапан в положении «закрыто». После подачи 230 В клапан открывается.
Можно ли управлять клапаном вручную?
Да. Для ручного открытия используется ручка электропривода. Такая возможность позволяет открыть клапан при отсутствии электропитания.
Какой максимальный перепад давления допускается для этой модели?
Максимальный перепад давления для Tervix Pro Line ZERG DN25 составляет < 4 бар. Рабочее давление клапана — 10 бар, номинальное — PN16.
С какими рабочими средами можно использовать DN25?
Клапан предназначен для холодной и горячей воды, смесей с содержанием гликоля до 50% и воздуха. Рабочий температурный диапазон составляет 15–95 °C.
Сколько времени требуется приводу для открытия или закрытия клапана?
Полный цикл открытия или закрытия занимает около 8 секунд.
