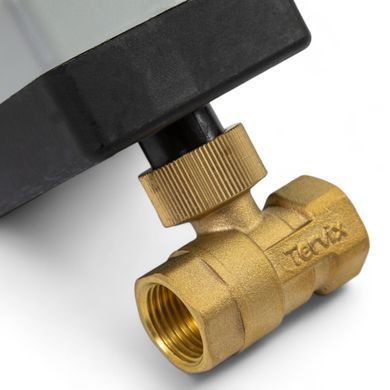

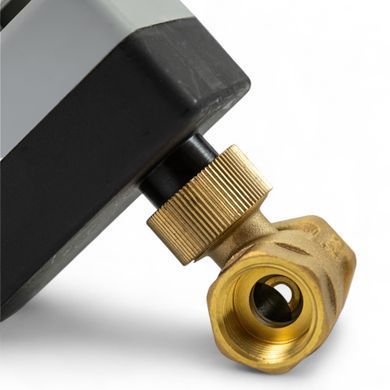

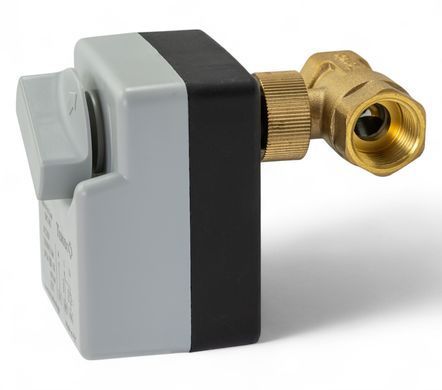

2-ходовой шаровой клапан н/о 1 1/4" DN32 с электроприводом Tervix Pro Line ORC
Tervix Pro Line ORC DN32 — 2-ходовой шаровой клапан с электроприводом для автоматического управления потоком в трубопроводе. Модель с резьбовым присоединением 1 1/4" (DN32) подходит для систем отопления, вентиляции и кондиционирования (HVAC), фанкойлов, солярных систем, автоматизированного водоснабжения и нагрева воды.
ORC работает как нормально открытый клапан: когда напряжение подается только на коричневый провод, клапан остается открытым. При подаче напряжения на коричневый и черный провод электропривод поворачивает шаровой механизм на 90° и перекрывает поток. После снятия напряжения с черного провода клапан автоматически возвращается в открытое положение.
Управление осуществляется сигналом SPST, поэтому клапан можно подключить к совместимому термостату или переключателю. Электропривод можно установить после монтажа самого клапана, а при необходимости заменить без слива теплоносителя или остановки системы.
Важно! Клапан работает от сети 230 В. Электрическое подключение и работы с приводом должны выполняться квалифицированным персоналом.
Кому подойдет
Клапан подойдет для трубопроводов с присоединением 1 1/4" (DN32), где требуется автоматически перекрывать поток по сигналу термостата или переключателя. Нормально открытое положение позволяет сохранять проход открытым без управляющей команды, а подача напряжения используется для закрытия клапана.
Функционал
- Управление клапаном сигналом SPST от совместимого термостата или переключателя.
- Автоматическое перекрытие потока после подачи напряжения на коричневый и черный провод.
- Возврат клапана в открытое положение после снятия напряжения с черного провода.
- Поворот шарового механизма на 90° за 25 секунд.
- Крутящий момент электропривода 4 Нм.

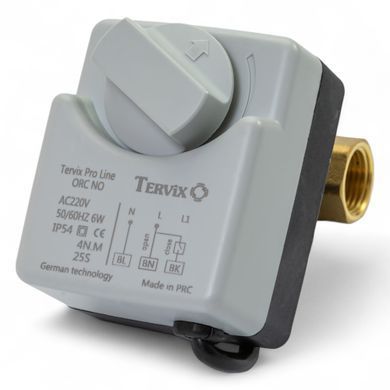

- Визуальная индикация положения по ручке на приводе: вдоль клапана — открыто, перпендикулярно — закрыто.
- Возможность ручного открытия или закрытия клапана.
- Монтаж электропривода после установки клапана.
- Замена привода без слива теплоносителя из системы.
Показать полные технические характеристики Tervix Pro Line ORC DN32
| Характеристика | Значение |
| Модель | ORC |
| Артикул | 201142 |
| Тип | 2-ходовой шаровой клапан |
| Присоединение | 1 1/4" (DN32) |
| Нормальное положение | НО (нормально открытый) |
| Материал корпуса | Латунь |
| Рабочая среда | Холодная вода, горячая вода, водный раствор гликоля до 60%, воздух |
| Рабочая температура | 5–95 °C |
| Рабочее давление | 16 бар |
| Номинальное давление | PN16 |
| Kvs | 24 м³/ч |
| Максимальный перепад давления | <6 бар |
| Электропитание | 230 В, 50–60 Гц |
| Управляющий сигнал | SPST |
| Крутящий момент | 4 Нм |
| Время поворота на 90° | 25 с |
| Потребляемая мощность | 6 Вт (при закрытом клапане) |
| Класс защиты | II, IP54 |
| Длина кабеля | 300 мм |
| Страна производства | Китай |
| Технология | Немецкая |
| Производитель | Tervix (Германия) |
| Гарантия | 24 месяца |
| Комплектация | Шаровой клапан с электроприводом, инструкция |
Почему стоит купить клапан Tervix Pro Line ORC в HomeSmart
В интернет-магазине HomeSmart можно приобрести оригинальное оборудование Tervix для умного дома и подобрать совместимые устройства для защиты от протечек, автоматизации освещения, отопления, питания и контроля помещений.
- Официальная гарантия на оборудование Tervix.
- Помощь в выборе оборудования для умного дома.
- Консультация по совместимости устройств и возможностям системы.
- Быстрая отправка заказов по Украине.
- Оригинальное оборудование Tervix.
FAQ
Подойдет ли DN32, если на трубопроводе используется резьба 1 1/4"?
Да, эта модель имеет резьбовое присоединение 1 1/4" (DN32). Перед монтажом нужно убедиться, что размер и тип резьбы клапана соответствуют трубопроводу и фитингам системы.
Можно ли заменить привод, не сливая теплоноситель из системы?
Да. Конструкция клапана предусматривает возможность замены электропривода без слива теплоносителя и остановки системы. Перед демонтажем необходимо отключить электропитание.
Что делать, если нужно временно управлять клапаном без автоматики?
ORC имеет ручное управление, поэтому клапан можно открыть или закрыть вручную. Положение определяется по ручке на приводе: вдоль клапана — открыто, перпендикулярно — закрыто.
