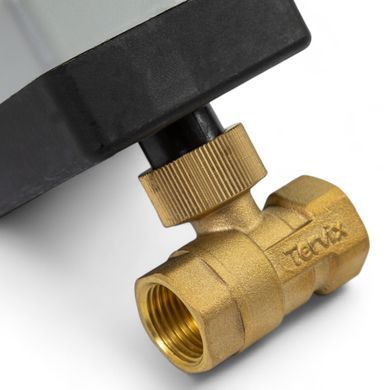

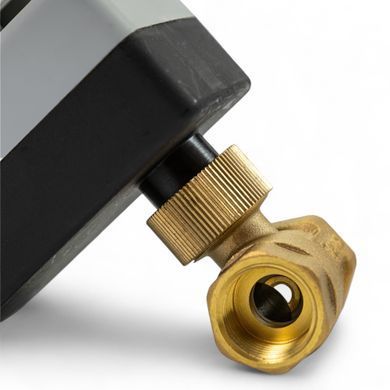

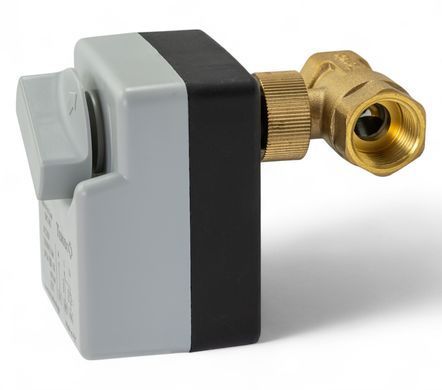

2-ходовий кульовий клапан н/з 1/2" DN15 з електроприводом Tervix Pro Line ORC
— призначений для встановлення в cистеми опалення, вентиляції та кондиціонування (HVAC), фанкойли, соларні системи, системи автоматичного управління водопостачанням, системи нагріву води та ін.в якості запірних елементів.
Кульові клапани з приводом управляються сигналом SPST і можуть працювати від будь-якого термостата або перемикача.
Принцип дії
2-ходовий клапан ORC є нормально закритим (НЗ) клапаном. Після підключення приводу відповідно до електричної схеми, коли напруга подається тільки на коричневий провід, клапан залишиться закритим. Після подачі напруги на коричневий та чорний провід - клапан відкривається. Після зняття напруги з чорного проводу - клапан повертається у вихідне (закрите) положення. Поточне положення клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно до клапану - клапан закритий. Якщо ручка вирівняна уздовж клапана - клапан відкритий.
Переваги над аналогами
- Індикація відкрито/закрито
- Нормально закритий
- Ручне управління
- Легкий монтаж/демонтаж приводу
- Гарантія 2 роки
| Тип/модель | ORC |
| Розмір | DN15 |
| Робоча температура | 5-95°C |
| Різьбове з'єднання | 1/2" |
| Матеріал | латунь |
| Напруга | 230 В, 50-60 Гц |
| Крутний момент | 4 Нм |
| Kvs | 11 |
| Комплектація | 1. Клапан з приводом; 2. Інструкція |
| Управляючий сигнал | SPST |
| Час повороту на 90 | 25 сек |
| Бренд | Tervix (Німеччина) |
| Тип | НЗ (нормально закритий) |
| Номінальний тиск | PN 16 |
| Максимальний перепад тиску | < 6 бар |
| Середовище | хол. вода / гар. вода/ 60% гліколя / повітря |
| Гарантія | 24 міс. |
| Країна виробництва | Китай (за німецькою технологією) |
