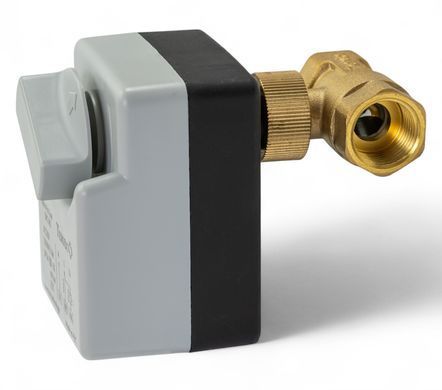

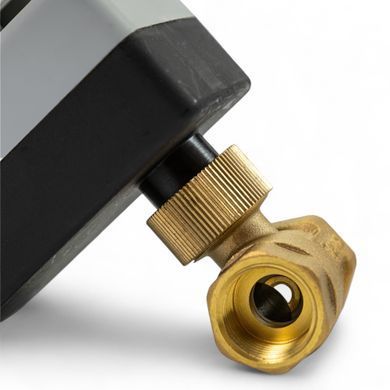

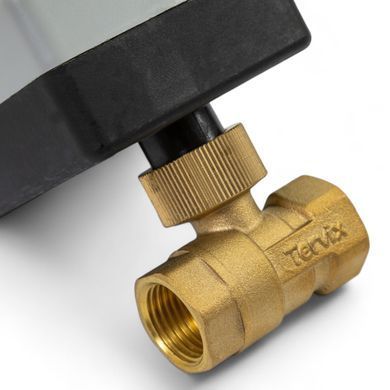

2-ходовой шаровый клапан н/з 1" DN25 с электроприводом Tervix Pro Line ORC
Tervix Pro Line ORC DN25 — надежный шаровый клапан с электроприводом, предназначенный для автоматического управления потоками рабочей среды в трубопроводах. Модель с резьбовым соединением 1" (DN25) рассчитана на использование в системах отопления, вентиляции и кондиционирования (HVAC), фанкойлах, солнечных системах, автоматизированном водоснабжении и нагреве воды.
Благодаря нормально закрытому положению клапан не пропускает рабочую среду без управляющей команды. После подачи напряжения на коричневый и черный провод электропривод поворачивает шаровый механизм на 90° и открывает проход. Когда напряжение с черного провода снимается, механизм возвращается обратно в закрытое положение.

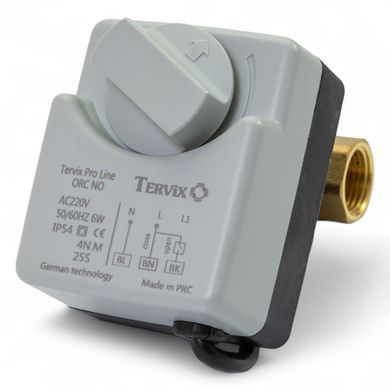

Управление Tervix Pro Line ORC DN25 осуществляется сигналом SPST. Клапан можно подключить к совместимому термостату или переключателю, а положение механизма определять по ручке на электроприводе. Привод также допускает ручное управление и может устанавливаться отдельно от корпуса клапана.
Важно! Электропривод работает от сети 230 В. Электрическое подключение и работы с приводом должны выполняться квалифицированным персоналом.
Кому подойдет
Эта модель подходит для трубопроводов с резьбовым соединением 1", когда автоматическое открытие потока должно происходить только после получения команды от системы управления. Нормально закрытое положение особенно удобно там, где после прекращения управляющего сигнала поток необходимо снова перекрыть без дополнительной команды.
Функционал
- Автоматическое открытие и перекрытие потока в соответствии с управляющей командой.
- Работа с термостатом или переключателем, формирующим сигнал SPST.
- Возврат клапана в закрытое положение после снятия напряжения с черного провода.
- Поворот запорного механизма на 90° за 25 секунд.
- Крутящий момент электропривода 4 Нм.
- Определение положения клапана по положению ручки на приводе.
- Ручное открытие или закрытие клапана при необходимости.
- Отдельный монтаж и демонтаж электропривода без замены самого клапана.
Показать полные технические характеристики Tervix Pro Line ORC DN25
| Характеристика | Значение |
| Модель | ORC |
| Артикул | 201032 |
| Тип | 2-ходовой шаровый клапан |
| Присоединение | 1" (DN25) |
| Нормальное положение | НЗ (нормально закрытый) |
| Материал корпуса | Латунь |
| Рабочая среда | Холодная вода, горячая вода, водный раствор гликоля до 60%, воздух |
| Рабочая температура | 5–95 °C |
| Номинальное давление | PN16 |
| Kvs | 20 м³/ч |
| Максимальный перепад давления | <6 бар |
| Электропитание | 230 В, 50–60 Гц |
| Управляющий сигнал | SPST |
| Крутящий момент | 4 Нм |
| Время поворота на 90° | 25 с |
| Класс защиты | II, IP54 |
| Длина кабеля | 300 мм |
| Страна производства | Китай |
| Технология | Немецкая |
| Производитель | Tervix (Германия) |
| Гарантия | 24 месяца |
| Комплектация | Шаровый клапан с электроприводом, инструкция |
Почему стоит купить клапан Tervix Pro Line ORC в HomeSmart
В интернет-магазине HomeSmart можно приобрести оригинальное оборудование Tervix для умного дома и подобрать совместимые устройства для защиты от протечек, автоматизации освещения, отопления, питания и контроля помещений.
- Официальная гарантия на оборудование Tervix.
- Помощь в выборе оборудования для умного дома.
- Консультация по совместимости устройств и возможностям системы.
- Быстрая отправка заказов по Украине.
- Оригинальное оборудование Tervix.
FAQ
Какая рабочая среда допускается для клапана?
Клапан рассчитан на холодную и горячую воду, водный раствор гликоля до 60% и воздух.
Подходит ли клапан для системы с давлением PN16?
Да, номинальное давление этой модели составляет PN16.
Что означает нормально закрытый клапан в этой модели?
Без управляющего сигнала клапан остается закрытым и открывается после подачи соответствующего напряжения на привод.
Видно ли положение клапана без демонтажа привода?
Да, положение можно определить по ручке на электроприводе.
Подходит ли модель для автоматизации нагрева воды?
Да, клапан предназначен, в частности, для систем автоматизированного нагрева воды.
