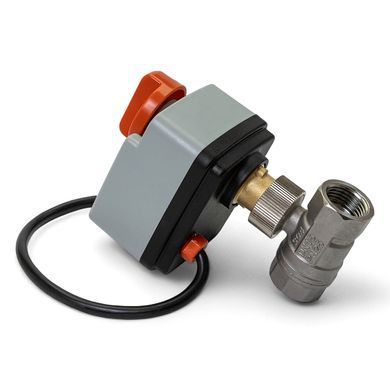

2-ходовой шаровой клапан н/о 3/4" DN20 с электроприводом Tervix Pro Line ORC2

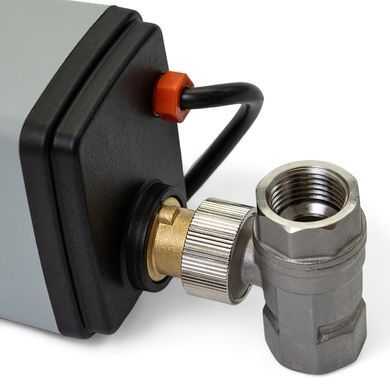

Двухходовой шаровой клапан с электроприводом Tervix Pro Line ORC2 (DN20, 3/4") с корпусом из нержавеющей стали 304 обеспечивает точное автоматическое управление рабочей средой в системах водоснабжения, отопительных контурах, солнечных системах и на объектах с повышенными требованиями к долговечности арматуры.
Электропривод переводит шаровой механизм между открытым и закрытым положениями по сигналу SPST. Благодаря двухпозиционному управлению клапан может работать с соответствующим термостатом или переключателем, автоматически регулируя подачу рабочей среды в системе.
Модель имеет нормально открытое (НО) состояние. Без управляющего напряжения клапан остается открытым. После подачи напряжения на привод клапан закрывается, а после его снятия возвращается в открытое положение. Текущее положение можно контролировать по ручке и шкале на приводе.
Конструкция клапана предусматривает возможность ручного управления. В случае отсутствия электропитания клапан можно перевести в нужное положение вручную, после чего после восстановления питания он возвращается к автоматической работе.
Важно! Электроклапан Tervix Pro Line ORC2 DN20 рассчитан на подключение к электросети 230 В (50/60 Гц). Монтаж, подключение, запуск в работу и разборка устройства должны осуществляться только специалистами с соответствующей квалификацией.
Кому подойдет
Клапан подойдет для автоматизации подачи и перекрытия воды и других допустимых рабочих сред в системах отопления, вентиляции и кондиционирования, фанкойлах, солнечных системах, автоматизированных системах водоснабжения и нагрева воды. Управление по сигналу SPST позволяет подключать его к соответствующему термостату или переключателю.
Функционал
- Нормально открытый. В обесточенном состоянии клапан остается открытым, а после снятия управляющего напряжения возвращается в исходное положение.
- Двухпозиционное управление. Электропривод работает по сигналу SPST и переводит клапан между открытым и закрытым положениями.
- Быстрое переключение. Полное открытие или закрытие клапана занимает около 8 секунд.
- Ручное управление. При необходимости клапан можно открыть или закрыть вручную с помощью ручки на приводе.

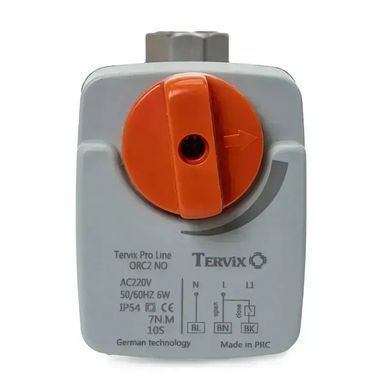

- Контроль положения. Ручка и нанесенная на приводе шкала позволяют визуально определить состояние клапана.
- Совместимость с различными рабочими средами. Клапан допускает использование с холодной и горячей водой, 60% гликолем и воздухом.
Показать полные технические характеристики Tervix Pro Line ORC2 DN20
| Характеристика |
Значение |
| Артикул |
201172 |
| Производство |
Китай |
| Тип/модель |
ORC2 |
| Размер |
DN20 (Rp 3/4") |
| Рабочее давление |
20 бар |
| Рабочая температура |
5–95 °C |
| Материал |
Нержавеющая сталь 304 |
| Рабочая среда |
Холодная вода / горячая вода / 60% гликоля / воздух |
| Напряжение |
230 В, 50–60 Гц |
| Потребление мощности |
6 Вт (во время работы привода) |
| Управляющий сигнал |
SPST |
| Степень защиты |
II, IP54 |
| Крутящий момент |
7 Нм |
| Kvs |
17 м³/ч |
| Бренд |
Tervix (Германия) |
| Тип |
НО (нормально открытый) |
| Номинальное давление |
PN 25 |
| Максимальный перепад давления |
< 0,6 бар |
| Гарантия |
24 мес. |
| Страна производства |
Китай (по немецкой технологии) |
| Длина кабеля |
300 мм |
| Время открытия/закрытия |
8 сек |

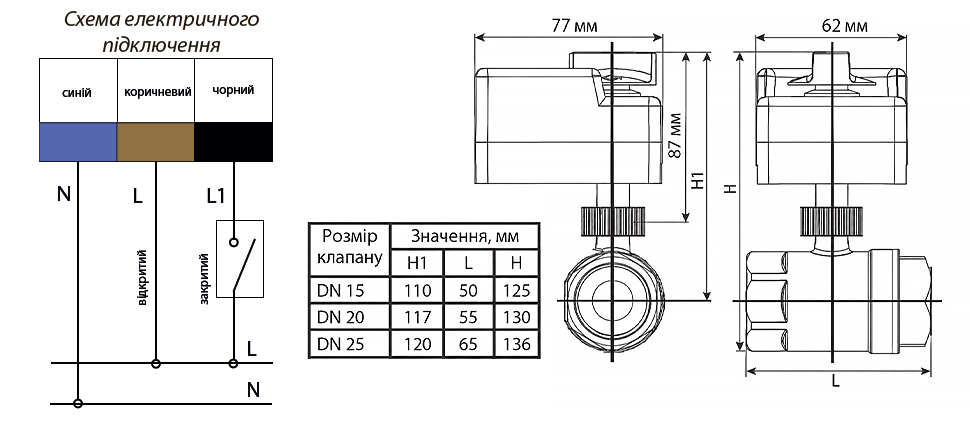

| Габариты клапана |
H1 — 117 мм; L — 55 мм; H — 130 мм |
| Комплектация |
1. Клапан с приводом; 2. Инструкция. |
Почему стоит купить электроклапан Tervix Pro Line ORC2 DN20 в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на продукцию Tervix.
- Помощь в выборе оборудования для системы умного дома.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Как управляется Tervix Pro Line ORC2 DN20?
Управление осуществляется по сигналу SPST. Клапан может работать от соответствующего термостата или переключателя.
За какое время клапан открывается или закрывается?
Полный переход клапана из открытого положения в закрытое или наоборот занимает около 8 секунд.
Какие рабочие среды допускаются для клапана?
Клапан предназначен для холодной и горячей воды, 60% гликоля и воздуха.
Какая рабочая температура клапана?
Клапан рассчитан на работу с рабочей средой температурой от 5 до 95 °C.
Как определить положение клапана?
Положение определяется по ручке и шкале на приводе. Они позволяют визуально контролировать, открыт клапан или закрыт.
Можно ли установить клапан с термостатом?
Да. Привод управляется сигналом SPST, поэтому клапан может работать вместе с соответствующим термостатом или переключателем.
Что входит в комплект?
В комплект входят клапан с электроприводом и инструкция.
