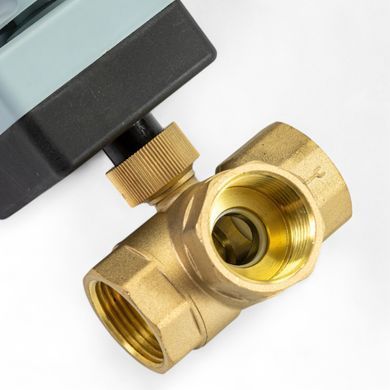

3-ходовой шаровой клапан НО 1/2" DN15 с электроприводом Tervix Pro Line ORC 3-way
3-ходовой шаровой клапан Tervix Pro Line ORC 3-way предназначен для переключения потока теплоносителя в системах отопления, вентиляции и кондиционирования (HVAC), фанкойлах, солнечных системах, автоматизированных системах водоснабжения и нагрева воды. Клапан оснащен электроприводом и управляется сигналом SPST, поэтому для его работы можно использовать термостат или обычный переключатель.
Модель имеет нормально открытый тип: в исходном положении клапан обеспечивает проход теплоносителя через основную ветку. После подачи напряжения на управляющий провод электропривод поворачивает шток на 90° и переключает поток в другую ветку. После снятия управляющего напряжения клапан возвращается в исходное положение.
Важно! Клапан имеет нормально открытый тип (НО) и работает от напряжения 230 В переменного тока. Управление осуществляется сигналом SPST. Перед монтажом необходимо проверить соответствие параметров клапана и системы управления.
Кому подойдёт
Модель подойдёт для систем, где необходимо автоматически переключать направление потока теплоносителя или другой рабочей среды между двумя ветками. Клапан можно использовать в системах отопления и водяного нагрева, вентиляции и кондиционирования (HVAC), фанкойлах, солнечных системах и автоматизированных системах водоснабжения. Управление SPST позволяет подключать клапан к термостату или переключателю.
Функционал
- Переключает поток между двумя ветками системы.
- В исходном положении обеспечивает проход через основную ветку.

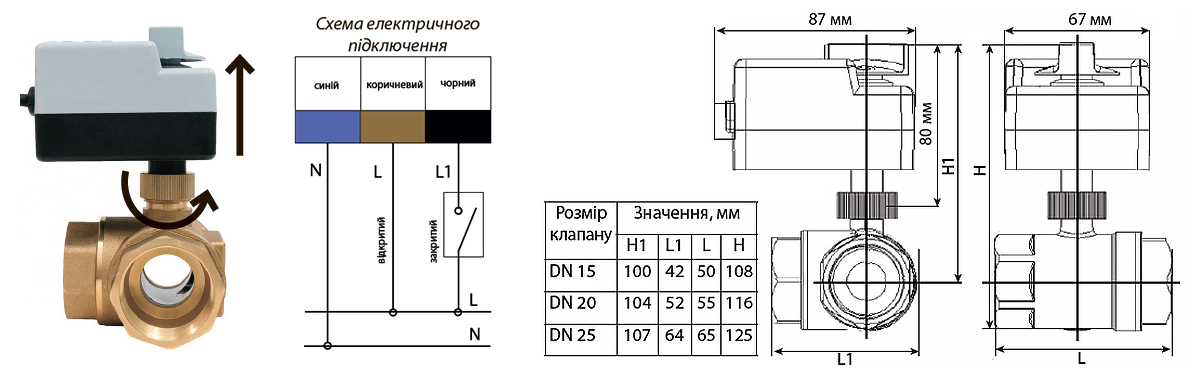

- При подаче управляющего напряжения на чёрный провод поворачивает шток на 90° и переключает поток.
- После снятия управляющего напряжения автоматически возвращается в исходное положение.
- Текущее положение можно определить по ручке на электроприводе.
- Имеет индикацию положения «открыто/закрыто».
- Предусматривает ручное управление клапаном.
- Электропривод можно легко устанавливать и демонтировать.
- В случае сбоя питания шар клапана остаётся в последнем положении.
- Привод можно заменить без слива теплоносителя или остановки системы.
Показать полные технические характеристики Tervix Pro Line ORC 3-way
| Характеристика |
Значение |
| Артикул |
202112 |
| Производство |
Китай |
| Тип/модель |
ORC |
| Размер |
DN15 |
| Тип |
НО (нормально открытый) |
| Рабочая температура |
5–95 °C |
| Резьбовое соединение |
1/2" |
| Материал |
Латунь |
| Напряжение |
230 В, 50–60 Гц |
| Крутящий момент |
4 Нм |
| Kvs |
12 |
| Управляющий сигнал |
SPST |
| Время поворота на 90° |
25 сек |
| Номинальное давление |
PN 16 |
| Максимальный перепад давления |
< 6 бар |
| Среда |
Холодная вода / горячая вода / 60% гликоля / воздух |
| Бренд |
Tervix (Германия) |
| Гарантия |
24 мес. |
| Комплектация |
Клапан с приводом; инструкция |
Почему стоит купить в HomeSmart
В HomeSmart можно приобрести оригинальное оборудование Tervix для умного дома и подобрать совместимые устройства для защиты от протечек, автоматизации освещения, отопления, питания и контроля помещений.
- Официальная гарантия на продукцию Tervix.
- Помощь в подборе оборудования для системы умного дома.
- Консультации по совместимости устройств Tervix.
- Быстрая отправка заказов по Украине.
- Оригинальная продукция Tervix.
FAQ
Чем отличается нормально открытый клапан от нормально закрытого?
В этой модели клапан в исходном состоянии является нормально открытым (НО). При подаче управляющего напряжения электропривод переключает его в другое положение, а после снятия напряжения возвращает обратно.
Можно ли установить клапан без электропривода?
Да. Клапан ORC состоит из клапана и электрического привода, поэтому клапан допускается устанавливать без привода. Электропривод можно установить позже.
Можно ли заменить электропривод без слива теплоносителя?
Да, во время эксплуатации привод можно заменить без необходимости сливать теплоноситель или останавливать систему.
Что произойдёт с клапаном при исчезновении питания?
В случае сбоя питания шар клапана остаётся в последнем положении. После восстановления электроснабжения клапан возвращается к автоматической работе.
Как определить, какая ветка клапана сейчас закрыта?
Текущее положение определяется по ручке на приводе. Если ручка расположена перпендикулярно клапану, он находится в проходном положении. Если ручка выровнена вдоль клапана, шток повернут на 90°. Стрелка на ручке указывает, какой проток сейчас закрыт.
Как установить или снять электропривод?
Из-за конструкции штока и седла привод устанавливается на клапане только в одном положении. Для демонтажа необходимо открутить накидную гайку и снять привод. При монтаже необходимо совместить седло привода со штоком клапана и закрутить накидную гайку.
