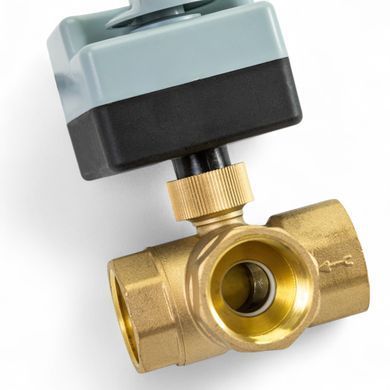

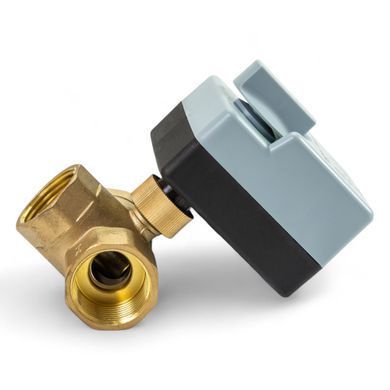

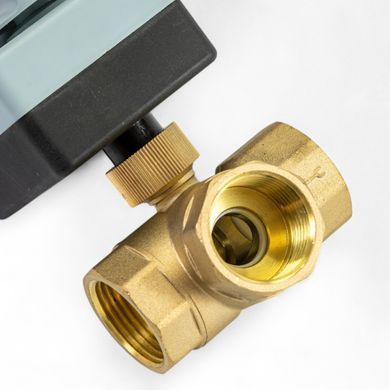

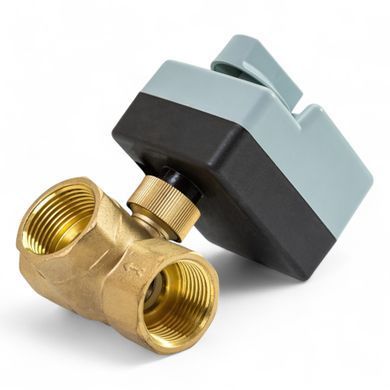

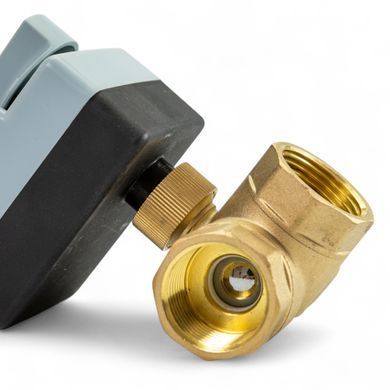

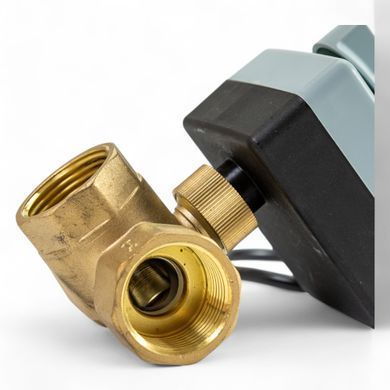

3-ходовой шаровой клапан НО 3/4" DN20 с электроприводом Tervix Pro Line ORC 3-way
3-ходовой шаровой клапан Tervix Pro Line ORC 3-way предназначен для автоматического переключения потока воды, водного раствора гликоля или воздуха между двумя направлениями системы. Модель выполнена в нормально открытом исполнении (НО), имеет резьбовое подключение 3/4" и комплектуется электроприводом для дистанционного управления положением клапана.
Клапан имеет нормально открытый тип (НО). В исходном положении без управляющего напряжения поток проходит через основное направление. После подачи управляющего сигнала на электропривод шток поворачивается на 90°, и шаровой механизм переводит поток на другую ветку. После снятия сигнала клапан автоматически возвращается в исходное положение.
Клапан рассчитан на работу в системах отопления, вентиляции и кондиционирования, фанкойлах, солнечных установках, системах автоматического водоснабжения и водяного нагрева.
Важно! Электропривод работает от напряжения 230 В и управляется сигналом SPST, поэтому для переключения клапана можно использовать термостат или обычный выключатель.
Кому подойдёт
Модель подойдёт для систем, где необходимо автоматически изменять направление движения теплоносителя или другой совместимой среды в зависимости от команды термостата или переключателя. Клапан можно применять для переключения потоков в системах отопления и водяного нагрева, вентиляции и кондиционирования (HVAC), фанкойлах, солнечных системах и автоматизированном водоснабжении. Управление SPST не требует специального контроллера — клапан может работать от совместимого термостата или обычного переключателя.
Функционал
- Переключает рабочую среду между двумя подключёнными ветками системы с помощью поворота шарового механизма на 90°.
- Подача напряжения на управляющий провод электропривода изменяет положение клапана и переводит поток на другую ветку.
- После снятия управляющего напряжения электропривод возвращает клапан в исходное положение.
- Сигнал SPST позволяет управлять клапаном от термостата или переключателя.
- Положение клапана можно контролировать визуально по ручке на электроприводе: её положение показывает текущее направление прохода.
- Предусмотрено ручное управление — при отсутствии питания клапан можно перевести в нужное положение вручную.
- В случае исчезновения питания шаровой механизм остаётся в положении, в котором находился на момент отключения.
- Электропривод можно заменить без слива теплоносителя или остановки системы.
Показать полные технические характеристики Tervix Pro Line ORC 3-way
| Характеристика |
Значение |
| Артикул |
202122 |
| Производство |
Китай |
| Тип/модель |
ORC |
| Размер |
DN20 |
| Рабочая температура |
5–95 °C |
| Резьбовое соединение |
3/4" |
| Материал |
Латунь |
| Напряжение |
230 В, 50–60 Гц |
| Крутящий момент |
4 Нм |
| Kvs |
17 |
| Управляющий сигнал |
SPST |
| Время поворота на 90° |
25 сек |
| Номинальное давление |
PN 16 |
| Максимальный перепад давления |
< 6 бар |
| Среда |
Хол. вода / гор. вода / 60% гликоля / воздух |
| Бренд |
Tervix (Германия) |
| Гарантия |
24 мес. |
| Страна производства |
Китай (по немецкой технологии) |
| Тип |
НО (нормально открытый) |
| Комплектация |
1. Клапан с приводом; 2. Инструкция |
Почему стоит купить в HomeSmart
В HomeSmart можно приобрести оригинальное оборудование Tervix для умного дома и подобрать совместимые устройства для защиты от протечек, автоматизации освещения, отопления, питания и контроля помещений.
- Официальная гарантия на оборудование Tervix.
- Помощь в выборе оборудования для умного дома.
- Консультация по совместимости устройств и возможностям системы.
- Быстрая отправка заказов по Украине.
- Оригинальное оборудование Tervix.
FAQ
Чем отличается нормально открытый клапан от нормально закрытого?
Нормально открытый клапан в исходном положении без управляющего сигнала обеспечивает проход через основную ветку. После подачи управляющего напряжения электропривод поворачивает клапан на 90° и переключает поток на другую ветку. После снятия сигнала клапан возвращается в исходное положение.
Можно ли установить клапан без электропривода?
Да. Клапан и электропривод являются отдельными частями конструкции. Электропривод можно установить позже, если это необходимо для автоматизации работы системы.
Можно ли заменить электропривод без слива теплоносителя?
Да. Электропривод можно снять и заменить отдельно от клапана, поэтому для его замены не нужно сливать теплоноситель или останавливать систему.
Что происходит с клапаном при исчезновении питания?
Шаровой механизм остаётся в том положении, в котором находился в момент исчезновения питания. После восстановления напряжения электропривод продолжает работать в автоматическом режиме.
Как определить, какая ветка клапана сейчас закрыта?

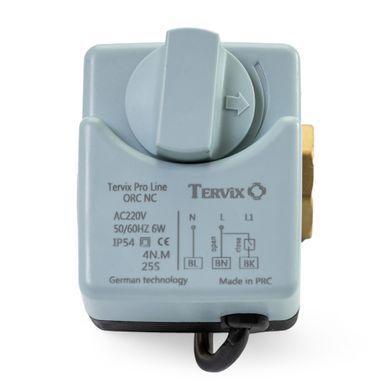

Текущее положение можно определить по ручке электропривода. В положении ручки перпендикулярно клапану обеспечивается проход через основное направление, а при повороте ручки вдоль клапана положение изменяется на 90°. Стрелка на приводе показывает, какое направление потока перекрыто.
Как установить или снять электропривод?
Электропривод можно установить только в одном правильном положении благодаря форме посадочного места и штока клапана. Перед монтажом клапана рекомендуется снять привод, чтобы не повредить его корпус. Для демонтажа необходимо ослабить накидную гайку и снять привод. При установке посадочное место привода совмещают со штоком клапана, после чего затягивают накидную гайку.
