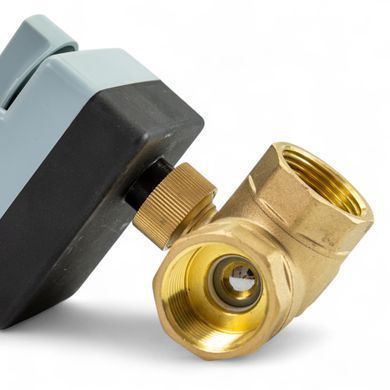

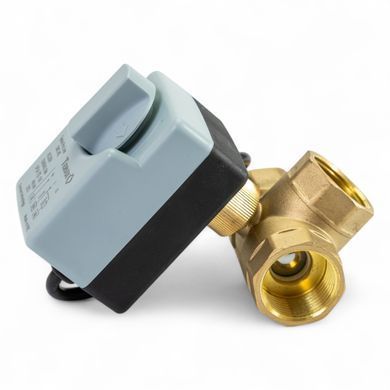

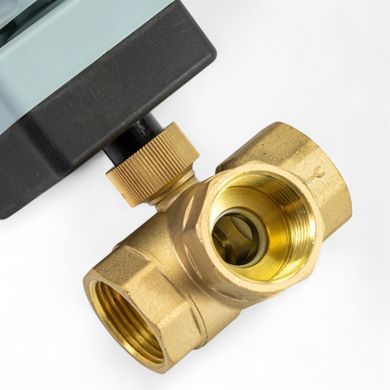

3-ходовой шаровый клапан н/з 1/2" DN15 с электроприводом Tervix Pro Line ORC 3-way
3-ходовой шаровый клапан Tervix Pro Line ORC 3-way используется для автоматического переключения потока в системах отопления, вентиляции и кондиционирования (HVAC), фанкойлах, солнечных системах, автоматизированном водоснабжении и системах нагрева воды. Модель позволяет изменять направление движения рабочей среды между ветвями системы по команде электропривода.

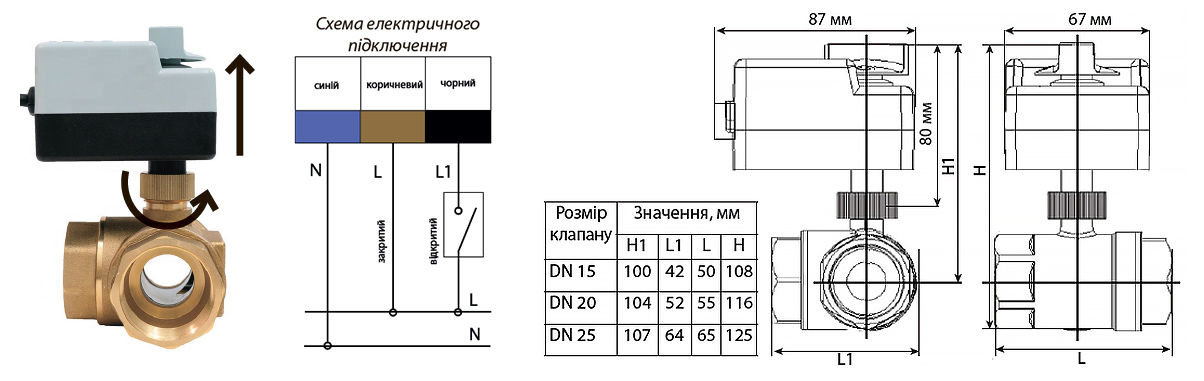

В исходном положении клапан находится в нормально закрытом состоянии. При подаче управляющего напряжения на черный провод электропривод поворачивает шток клапана на 90° и переключает направление движения рабочей среды. После снятия управляющего напряжения электропривод возвращает клапан в исходное положение.
Текущее положение клапана можно определить по ручке на электроприводе. Поворот ручки на 90° соответствует изменению положения клапана и переключению направления движения рабочей среды.
Важно! Электропривод рассчитан на питание от сети 230 В переменного тока, 50–60 Гц.
Кому подойдет
Модель подойдет для систем, где необходимо автоматически переключать поток холодной или горячей воды, раствора гликоля или воздуха по команде термостата или переключателя. Клапан можно использовать в системах отопления, вентиляции и кондиционирования, фанкойлах, солнечных системах, автоматизированном водоснабжении и системах нагрева воды.
Функционал
- Управление по сигналу SPST от совместимого термостата или переключателя.
- Переключение потока поворотом клапана при подаче напряжения на черный управляющий провод.
- Автоматический возврат клапана в исходное положение после снятия управляющего напряжения.
- Ручное управление клапаном.
- Монтаж и демонтаж электропривода без сложных операций.
- Замена электропривода без слива рабочей среды и остановки системы.
- Сохранение последнего положения клапана при отключении питания.
Показать полные технические характеристики 3-ходового клапана Tervix Pro Line ORC 3-way
| Характеристика |
Значение |
| Артикул |
202012 |
| Размер |
DN15 |
| Рабочая температура |
5–95 °C |
| Резьбовое соединение |
1/2" |
| Материал |
Латунь |
| Напряжение питания |
230 В AC, 50–60 Гц |
| Степень защиты |
II, IP54 |
| Крутящий момент |
4 Нм |
| Kvs |
12 |
| Управляющий сигнал |
SPST |
| Время поворота на 90° |
25 сек |
| Бренд |
Tervix (Германия) |
| Тип |
НЗ (нормально закрытый) |
| Номинальное давление |
PN16 |
| Максимальный перепад давления |
<6 бар |
| Среда |
Холодная вода / горячая вода / 60% гликоля / воздух |
| Гарантия |
24 месяца |
| Страна производства |
Китай (по немецкой технологии) |
| Комплектация |
1. Клапан с приводом; 2. Инструкция |
Почему стоит купить в HomeSmart
В HomeSmart можно приобрести оригинальное оборудование Tervix для умного дома и подобрать совместимые устройства для защиты от протечек, автоматизации освещения, отопления, питания и контроля помещений.
- Официальная гарантия на оборудование Tervix.
- Помощь в выборе оборудования для умного дома.
- Консультация по совместимости устройств и возможностям системы.
- Быстрая отправка заказов по Украине.
- Оригинальное оборудование Tervix.
FAQ
Что означает нормально закрытый тип клапана?
В исходном состоянии клапан находится в нормально закрытом положении. При подаче управляющего напряжения на черный провод привод поворачивает шток клапана на 90° и переключает поток в другую ветвь. После снятия управляющего напряжения клапан возвращается в исходное положение.
От какого напряжения работает электропривод?
Электропривод работает от сети 230 В переменного тока с частотой 50–60 Гц.
Можно ли управлять клапаном от термостата?
Да. Клапан рассчитан на управление сигналом SPST, поэтому его можно использовать с совместимым термостатом или переключателем.
Что происходит с клапаном при отключении питания?
При исчезновении питания шар клапана остается в том положении, в котором находился на момент отключения. После восстановления электропитания клапан автоматически возвращается к работе.
Можно ли заменить электропривод без слива рабочей среды?
Да. Электропривод можно заменить без слива рабочей среды и без остановки системы.
Можно ли управлять клапаном вручную?
Да. Для ручного управления необходимо нажать на ручку электропривода и повернуть ее в соответствующем направлении. После восстановления электропитания клапан возвращается к автоматической работе.
