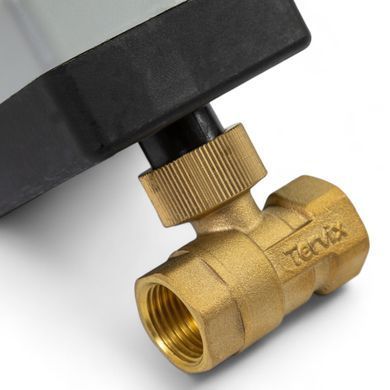

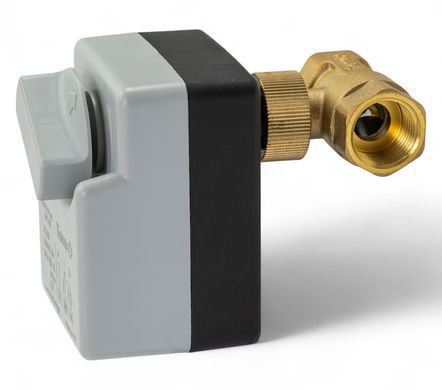

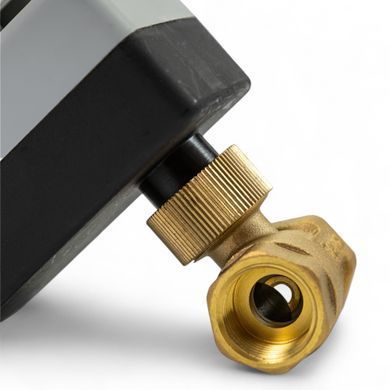

2-ходовой шаровой клапан н/о 1" DN25 с электроприводом Tervix Pro Line ORC
Tervix Pro Line ORC DN25 — 2-ходовой шаровой клапан с электроприводом для автоматического управления потоком в трубопроводе. Модель с присоединением 1" (DN25) подходит для систем отопления, вентиляции и кондиционирования (HVAC), фанкойлов, солярных систем, автоматизированного водоснабжения и нагрева воды.

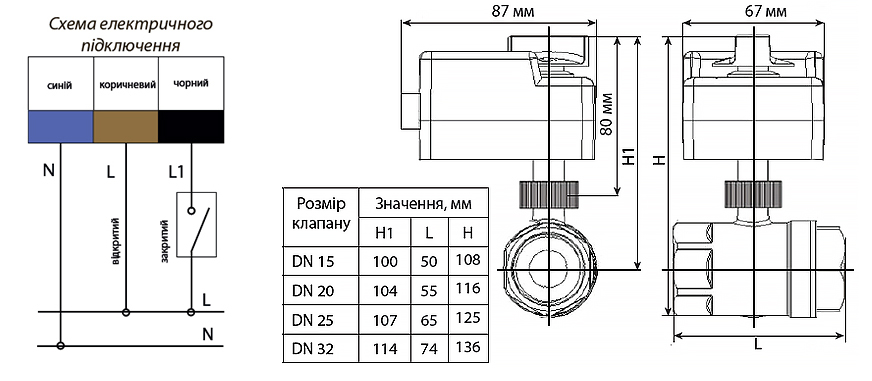

Клапан работает в нормально открытом положении: без управляющего сигнала проход остается открытым. При подаче напряжения на черный провод электропривод поворачивает шаровой механизм на 90° и перекрывает поток. После снятия напряжения клапан возвращается в открытое положение.
Электропривод рассчитан на управление сигналом SPST, поэтому его можно подключить к совместимому термостату или переключателю. Привод устанавливается на клапан отдельно, а его конструкция позволяет выполнять замену без слива рабочей среды из системы.
Важно! Электропривод работает от сети 230 В. Без электропитания привод не выполняет управление клапаном.
Кому подойдет
Клапан подойдет для трубопроводов с присоединением 1", где требуется автоматически управлять потоком по сигналу термостата или переключателя. Нормально открытое положение позволяет сохранять проход открытым без управляющей команды, а подача напряжения используется для перекрытия потока.
Функционал
- Управление клапаном сигналом SPST от совместимого термостата или переключателя.
- Автоматическое перекрытие потока после подачи управляющего напряжения.
- Возвращение клапана в открытое положение после снятия напряжения с черного провода.
- Поворот шарового механизма на 90° за 25 секунд.
- Крутящий момент электропривода 4 Нм.

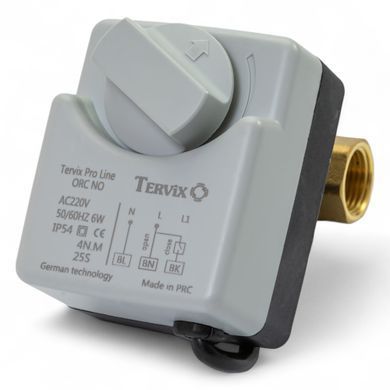

- Индикация положения по ручке на приводе: вдоль клапана — открыто, перпендикулярно — закрыто.
- Возможность ручного открытия или закрытия клапана.
- Установка электропривода после монтажа самого клапана.
- Замена привода без слива теплоносителя и остановки системы.
Показать полные технические характеристики Tervix Pro Line ORC DN25
| Характеристика | Значение |
| Модель | ORC |
| Артикул | 201132 |
| Тип | 2-ходовой шаровой клапан |
| Присоединение | 1" (DN25) |
| Нормальное положение | НО (нормально открытый) |
| Материал корпуса | Латунь |
| Рабочая среда | Холодная вода, горячая вода, водный раствор гликоля до 60%, воздух |
| Рабочая температура | 5–95 °C |
| Рабочее давление | 16 бар |
| Номинальное давление | PN16 |
| Максимальный перепад давления | <6 бар |
| Kvs | 20 м³/ч |
| Электропитание | 230 В, 50–60 Гц |
| Управляющий сигнал | SPST |
| Крутящий момент | 4 Нм |
| Время поворота на 90° | 25 с |
| Потребляемая мощность | 6 Вт (при закрытом клапане) |
| Класс защиты | II, IP54 |
| Длина кабеля | 300 мм |
| Страна производства | Китай |
| Технология | Немецкая |
| Производитель | Tervix (Германия) |
| Гарантия | 24 месяца |
| Комплектация | Шаровой клапан с электроприводом, инструкция |
Почему стоит купить клапан Tervix Pro Line ORC в HomeSmart
В интернет-магазине HomeSmart можно приобрести оригинальное оборудование Tervix для умного дома и подобрать совместимые устройства для защиты от протечек, автоматизации освещения, отопления, питания и контроля помещений.
- Официальная гарантия на оборудование Tervix.
- Помощь в выборе оборудования для умного дома.
- Консультация по совместимости устройств и возможностям системы.
- Быстрая отправка заказов по Украине.
- Оригинальное оборудование Tervix.
FAQ
Можно ли подключить клапан к обычному термостату?
Да, если термостат имеет совместимый сигнал SPST и соответствует параметрам управления привода. Перед подключением необходимо проверить схему контактов конкретного термостата.
Чем DN25 отличается от моделей ORC с меньшим диаметром?
Эта модель имеет присоединение 1" (DN25) и Kvs 20 м³/ч. Поэтому ее выбор необходимо согласовывать с диаметром трубопровода и требуемой пропускной способностью системы.
Можно ли установить клапан, если в системе используется гликоль?
Да, производитель указывает совместимость с водным раствором гликоля концентрацией до 60%. При этом рабочая температура и давление системы должны оставаться в пределах допустимых значений для клапана.
Нужно ли учитывать направление потока при монтаже?
При монтаже необходимо ориентироваться на маркировку и требования документации к конкретной системе. Также важно обеспечить правильное положение привода и доступ к нему для подключения и дальнейшего обслуживания.
Что произойдет с клапаном при отключении электроэнергии?
Без электропитания электропривод не получает команду на перекрытие. Поскольку клапан нормально открыт, без управляющего сигнала он остается в открытом положении.
