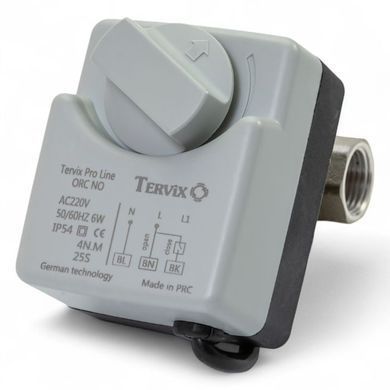

2-ходовой шаровой клапан НЗ 1/2" DN15 из нержавеющей стали с электроприводом Tervix Pro Line ORC
Обновленный 2-ходовой шаровый клапан с электроприводом Tervix Pro Line ORC DN15 используют для автоматического управления потоком в системах отопления, вентиляции, кондиционирования, фанкойлах и автоматизированных системах водоснабжения. Модель является обновленным аналогом предыдущей модели 201012. Основное изменение касается материала корпуса: вместо латуни используется нержавеющая сталь AISI 304. Материал имеет высокую механическую прочность и устойчивость к коррозии, что способствует более длительной эксплуатации клапана.
Клапан имеет нормально закрытое положение: без управляющего сигнала он остается закрытым. При подаче напряжения 230 В на электропривод по сигналу типа SPST клапан открывается и пропускает рабочую среду через трубопровод. Когда управляющий сигнал снимается, электропривод возвращает клапан в закрытое положение. При необходимости положение клапана можно изменить вручную с помощью ручного управления на приводе.
Важно! Клапан работает от напряжения 230 В. Перед подключением необходимо обесточить линию и проверить соответствие контактов схеме подключения. Электромонтажные работы должен выполнять квалифицированный специалист.
Кому подойдет
Tervix Pro Line ORC DN15 предназначен для систем, где необходимо автоматически перекрывать поток в трубопроводе с подключением Rp 1/2". Клапан подходит для:
- систем отопления, вентиляции и кондиционирования;
- фанкойлов;
- систем водоснабжения и подогрева воды;
- автоматизированных систем управления;
- бытовых и коммерческих систем с соответствующими параметрами рабочей среды.
Функционал
- Нормально закрытое положение. Без управляющего напряжения клапан находится в закрытом положении, а при подаче напряжения электропривод открывает его.
- Управление SPST. Такой тип электрического подключения позволяет использовать клапан с термостатами и другими системами автоматики, совместимыми с соответствующим способом управления.
- Автоматическое открытие и закрытие. Электропривод перемещает шаровый механизм по управляющему сигналу.
- Ручное управление. Привод можно перевести вручную, что удобно во время монтажа, настройки и сервисного обслуживания.
- Широкий выбор рабочих сред. Клапан рассчитан на холодную и горячую воду, воздух и гликолевые смеси с концентрацией до 60%.
- Быстрое перемещение. Время полного открытия или закрытия составляет 25 секунд.
- Нержавеющая сталь AISI 304. Корпус имеет высокую механическую прочность и устойчивость к коррозии.
- Пропускная способность KVS 12 м³/ч. Параметр определяет пропускную способность клапана и используется при подборе оборудования для конкретной системы.
Показать полные характеристики Tervix Pro Line ORC DN15
| Характеристика | Значение |
| Артикул | 201155 |
| Производство | Tervix |
| Тип/модель | Tervix Pro Line ORC |
| Рабочая температура | 5–95 °C |
| Бренд | Tervix |
| Тип | НЗ (нормально закрытый) |
| Напряжение | 230 В, 50–60 Гц |
| Потребляемая мощность | 6 Вт (при открытом клапане) |
| Крутящий момент | 4 Нм |
| Тип эл. подключения | SPST |
| Класс защиты | II, IP54 |
| Рабочее давление | 20 бар |
| Номинальное давление | PN 25 |
| Время закрытия/открытия | 25 сек |
| Материал клапана | нержавеющая сталь 304 |
| Длина кабеля | 300 мм |
| Максимальный перепад давления | < 0,6 бар |
| Соединение (внутр. резьба) | Rp 1/2" |
| KVS (м³/ч) | 12 |
| Среда | холодная вода / горячая вода / 60% гликоля / воздух |
| Комплектация | Шаровый клапан с электроприводом, инструкция |
Почему стоит купить Tervix Pro Line ORC DN15 в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для системы умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на оборудование.
- Помощь в выборе оборудования для умного дома.
- Консультации по совместимости устройств.
- Быстрая отправка заказов по Украине.
- Только оригинальное оборудование Tervix.
Часто задаваемые вопросы
Что означает НЗ в характеристиках клапана?
НЗ означает «нормально закрытый». Без подачи управляющего напряжения клапан находится в закрытом положении. После подачи напряжения электропривод открывает клапан.
Какой тип управления используется в Tervix Pro Line ORC DN15?
Клапан использует управление типа SPST. Перед подключением необходимо убедиться, что термостат или система автоматики поддерживает соответствующий способ управления и напряжение 230 В.
Сколько времени требуется для открытия или закрытия клапана?
Полное открытие или закрытие клапана занимает примерно 25 секунд.
Можно ли использовать клапан с гликолевыми смесями?
Да, в характеристиках модели указана совместимость с гликолевыми смесями концентрацией до 60%, а также с холодной и горячей водой и воздухом.
Для чего нужно ручное управление на приводе?
Ручное управление позволяет изменить положение клапана во время монтажа, настройки или сервисного обслуживания без использования штатного автоматического управления.
Зачем в обновленной модели используется нержавеющая сталь AISI 304?
Нержавеющая сталь AISI 304 имеет высокую механическую прочность и устойчивость к коррозии. В новой модели она используется вместо латуни, что способствует более длительной эксплуатации клапана.
