2-ходовой шаровой клапан н/з 1" DN25 из нержавеющей стали с электроприводом Tervix Pro Line ORC
2-ходовой шаровой клапан с электроприводом Tervix Pro Line ORC DN25 позволяет автоматически регулировать потоки в трубопроводных системах без необходимости в ручном управлении. По умолчанию устройство находится в закрытом состоянии и блокирует движение жидкости или газа, а при поступлении электрического питания привод автоматически открывает проход для полноценного функционирования системы.
Клапан рассчитан на подключение к сети 230 В и использует управление типа SPST. Привод обеспечивает крутящий момент 4 Нм, а полный переход клапана из одного положения в другое занимает 25 секунд. Благодаря этому модель можно использовать в качестве исполнительного элемента в системах отопления, вентиляции, кондиционирования, фанкойлах, водоснабжении и автоматизации инженерных систем.
Корпус клапана изготовлен из нержавеющей стали 304. Модель является обновленным аналогом клапана 201032 из латуни. Рабочий диапазон температур составляет от 5 до 95 °C. Модель может работать с холодной и горячей водой, воздухом и средами с содержанием гликоля до 60%.
Важно! Клапан работает от напряжения 230 В. Перед подключением необходимо обесточить линию и проверить соответствие контактов схеме подключения. Электромонтажные работы должны выполняться с соблюдением правил безопасности.
Кому подойдет
Tervix Pro Line ORC DN25 подойдет для инженерных систем, где необходимо автоматически открывать или перекрывать поток через трубопровод с присоединением Rp 1". Нормально закрытое положение особенно удобно для контуров, в которых при отсутствии управляющего напряжения поток должен оставаться перекрытым. Модель можно применять для работы с водой, воздухом и гликолевыми средами концентрацией до 60%.
Функционал
- Автоматическое управление потоком. Электропривод переводит шаровой клапан между закрытым и открытым положениями по управляющему сигналу.
- Нормально закрытое положение. Без управляющего напряжения клапан остается закрытым, что позволяет перекрывать поток в состоянии покоя системы.

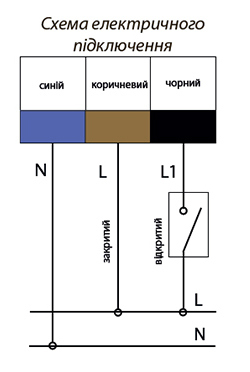

- Управление SPST. Клапан рассчитан на подключение по схеме управления SPST и питание от сети 230 В.
- Ручное управление. Положение клапана можно изменять вручную с помощью механизма ручного управления на электроприводе.
- Работа с различными средами. Клапан подходит для холодной и горячей воды, воздуха и гликолевых сред с концентрацией до 60%.
- Работа в заданном температурном диапазоне. Модель рассчитана на рабочую среду с температурой от 5 до 95 °C.
- Скорость переключения. Полное открытие или закрытие клапана происходит за 25 секунд.
Показать полные характеристики Tervix Pro Line ORC DN25
| Характеристика | Значение |
| Артикул | 201157 |
| Производство | Tervix |
| Тип/модель | Tervix Pro Line ORC |
| Рабочая температура | 5–95 °C |
| Бренд | Tervix |
| Тип | НЗ (нормально закрытый) |
| Напряжение | 230 В, 50–60 Гц |
| Потребляемая мощность | 6 Вт (при открытом клапане) |
| Крутящий момент | 4 Нм |
| Тип эл. подключения | SPST |
| Класс защиты | II, IP54 |
| Рабочее давление | 20 бар |
| Номинальное давление | PN25 |
| Время закрытия/открытия | 25 сек |
| Материал клапана | нержавеющая сталь 304 |
| Длина кабеля | 300 мм |
| Максимальный перепад давления | < 0,6 бар |
| Соединение (внутр. резьба) | Rp 1" |
| KVS (м³/ч) | 20 |
| Среда | холодная вода / горячая вода / 60% гликоля / воздух |
| Комплектация | Шаровой клапан с электроприводом, инструкция |
Почему стоит купить Tervix Pro Line ORC DN25 в HomeSmart
В интернет-магазине HomeSmart вы можете приобрести оригинальное оборудование Tervix для умного дома и подобрать устройства для автоматизации освещения, отопления, питания и контроля помещения.
- Официальная гарантия на оборудование.
- Помощь в выборе оборудования для умного дома.
- Консультации по совместимости устройств.
- Быстрая отправка заказов по Украине.
- Только оригинальное оборудование Tervix.
FAQ
Что означает НЗ в характеристиках клапана?
НЗ означает «нормально закрытый». Без подачи управляющего напряжения клапан находится в закрытом положении. После подачи напряжения электропривод открывает клапан.
Какой тип управления используется в Tervix Pro Line ORC DN25?
Клапан использует управление типа SPST. Перед подключением необходимо убедиться, что термостат или система автоматики поддерживает соответствующий способ управления и напряжение 230 В.
Сколько времени требуется для открытия или закрытия клапана?
Полное открытие или закрытие клапана занимает 25 секунд.
Какие рабочие среды совместимы с клапаном?
Модель предназначена для работы с холодной и горячей водой, воздухом и гликолевыми средами концентрацией до 60%.
Какой размер подключения имеет клапан DN25?
Клапан имеет внутреннюю резьбу Rp 1".
Предусмотрено ли ручное управление клапаном?
Да, положение клапана можно изменять вручную с помощью ручного управления на электроприводе.
