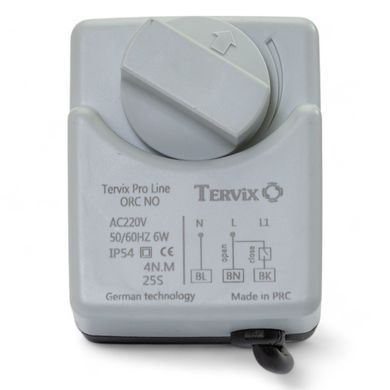

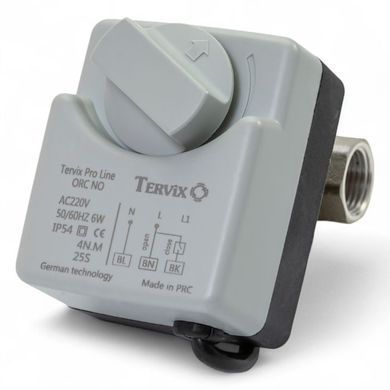

2-ходовий кульовий клапан н/в 1 1/4" DN32 з нержавіючої сталі з електроприводом Tervix Pro Line ORC
2-ходовий кульовий клапан Tervix Pro Line ORC DN32 регулює потік в системі опалення, вентиляції, кондиціонуванні та водопостачанні. Підключення через SPST дозволяє йому працювати з термостатами й автоматикою. Клапан нормально відкритий: без сигналу прохід вільний, а при подачі живлення електропривід закриває механізм за 25 секунд без різких перепадів.

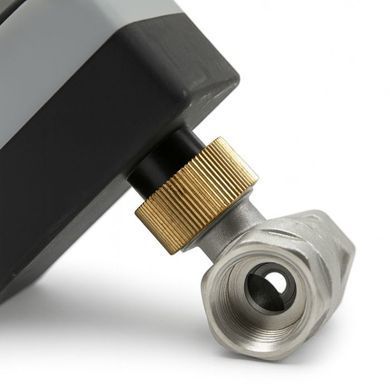

У цій версії клапана використовується корпус із нержавіючої сталі AISI 304 замість латунного корпусу попередньої моделі 201142. Матеріал забезпечує високу стійкість до корозії та розрахований на тривалу роботу в системах із водою, повітрям і гліколевими сумішами.
Клапан має нормально відкритий тип: у стані без керуючого сигналу прохід залишається відкритим. Після подачі сигналу SPST електропривід переводить кульовий механізм у закрите положення. Повний цикл відкриття або закриття займає 25 секунд, тому зміна стану відбувається контрольовано, без різкого перемикання.
Важливо! Tervix Pro Line ORC DN32 розрахований на живлення від мережі 230 В, 50–60 Гц. Монтаж, введення в експлуатацію та демонтаж клапана повинні виконуватися кваліфікованим персоналом. Самовільна зміна конструкції або модифікація виробу заборонена з міркувань безпеки.
Приєднувальний розмір клапана — Rp 1 1/4". Модель призначена для трубопроводів із внутрішньою різьбою відповідного розміру.
Кому підійде
Tervix Pro Line ORC DN32 буде доречним там, де потрібно автоматично керувати потоком і залишати клапан відкритим у стані спокою системи. Його можна встановлювати в опалювальних контурах, фанкойлах, системах HVAC, водопостачанні та автоматизованих інженерних системах. Ручне керування приводом дає змогу змінити положення клапана під час обслуговування, діагностики або перевірки роботи обладнання.
Функціонал
- Автоматично змінює положення кульового механізму відповідно до керуючої команди.
- У нормально відкритому стані забезпечує вільний прохід робочого середовища.
- Перекриває потік після надходження сигналу керування.
- Працює з керуванням типу SPST.
- Сумісний із термостатами, перемикачами та системами автоматизації.
- Дозволяє вручну змінювати положення клапана за допомогою приводу.
Показати повні технічні характеристики Tervix Pro Line ORC DN32
| Характеристика |
Значення |
| Артикул |
201154 |
| Виробництво |
Tervix |
| Тип/модель |
Tervix Pro Line ORC |
| Максимальна температура |
5–95 °C |
| Бренд |
Tervix |
| Тип |
НВ (нормально відкритий) |
| Напруга |
230 В, 50–60 Гц |
| Споживча потужність |
6 Вт (при закритому клапані) |
| Крутний момент |
4 Нм |
| Тип ел. під’єднання |
SPST |
| Клас захисту |
II, IP54 |
| Робочий тиск |
20 бар |
| Номінальний тиск |
PN25 |
| Час закриття/відкриття |
25 сек |
| Матеріал клапана |
Нержавіюча сталь AISI 304 |
| Довжина кабеля |
300 мм |
| Максимальний перепад тиску |
< 0,6 бар |
| З’єднання (внутр. різьба) |
Rp 1 1/4" |
| KVS (м³/год) |
24 |
| Середовище |
Холодна вода / гаряча вода / 60% гліколю / повітря |
Чому варто купити в HomeSmart
У HomeSmart ви можете придбати оригінальне обладнання Tervix для системи розумного дому та підібрати пристрої для автоматизації освітлення, опалення, живлення й контролю приміщення.
- Офіційна гарантія на продукцію Tervix.
- Допомога у виборі обладнання для системи розумний дім.
- Консультації щодо сумісності пристроїв Tervix.
- Швидка відправка замовлень по Україні.
- Оригінальна продукція Tervix.
FAQ
Для чого використовують клапан Tervix Pro Line ORC DN32?
Клапан застосовують для автоматичного керування потоком у системах опалення, вентиляції, кондиціонування, фанкойлах, водопостачанні та інших інженерних контурах.
Як працює нормально відкритий клапан?
Без керуючого сигналу клапан залишається відкритим. Після подачі сигналу SPST електропривід переводить його в закрите положення. Після припинення керування клапан повертається до нормального відкритого стану.
Який термостат можна підключити до Tervix Pro Line ORC DN32?
Клапан підтримує керування типу SPST, тому його можна використовувати з термостатами, перемикачами та іншими пристроями автоматизації, які формують відповідний керуючий сигнал.
Яке робоче середовище підходить для цього кульового клапана?
Tervix Pro Line ORC DN32 розрахований на холодну та гарячу воду, повітря, а також гліколеві суміші з концентрацією до 60%. Робочий температурний діапазон становить від 5 до 95 °C.
Як змінити положення клапана під час обслуговування?
Для сервісних робіт передбачене ручне керування безпосередньо на електроприводі. Це дозволяє перевірити або змінити положення клапана без використання зовнішньої команди керування.
