2-ходовий кульовий клапан н/з 3/4" DN20 з нержавіючої сталі з електроприводом Tervix Pro Line ORC
Для того, щоб автоматично керувати потоком робочої суміші в трубопроводах із різьбою Rp 3/4", використовують 2-ходовий кульовий нормально закритий клапан з електроприводом Tervix Pro Line ORC DN20. Модель розрахована на системи, де потрібно дистанційно відкривати або перекривати рух робочого середовища за електричним сигналом. Клапан використовують в опаленні, вентиляції, кондиціонуванні, фанкойлах, водопостачанні та автоматизованих інженерних системах.
Електропривід працює від мережі 230 В та підтримує керування типу SPST. У нормальному стані клапан закритий, а після подачі керуючої напруги привод відкриває прохід для робочого середовища. Повний цикл відкриття або закриття займає 25 секунд.
На відміну від попередньої моделі 201022 з латуні, корпус цього клапана виготовлений із нержавіючої сталі AISI 304.

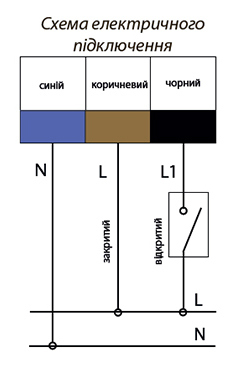

Важливо! Клапан працює від напруги 230 В. Перед підключенням необхідно знеструмити лінію та перевірити відповідність контактів схемі підключення. Електромонтажні роботи мають виконуватись із дотриманням правил безпеки.
Кому підійде
Tervix Pro Line ORC DN20 підійде для систем, у яких потрібно автоматично керувати потоком води, повітря або гліколевої суміші через трубопровід із приєднанням Rp 3/4". Нормально закрите положення робить модель придатною для контурів, де за відсутності керуючого сигналу прохід має залишатися перекритим.
Функціонал
- Нормально закритий стан
- Керування через SPST.
- Автоматичне відкриття та перекриття потоку.
- Можливість ручного керування.
- Робота з різними середовищами.
- Швидкість роботи 25 секунд. Повне відкриття або закриття клапана займає 25 секунд.
Показати повні характеристики Tervix Pro Line ORC DN20
| Характеристика | Значення |
| Артикул | 201156 |
| Виробництво | Tervix |
| Тип/модель | Tervix Pro Line ORC |
| Робоча температура | 5–95 °C |
| Бренд | Tervix |
| Тип | НЗ (нормально закритий) |
| Напруга | 230 В, 50–60 Гц |
| Споживана потужність | 6 Вт (при відкритому клапані) |
| Крутний момент | 4 Нм |
| Тип ел. під’єднання | SPST |
| Клас захисту | II, IP54 |
| Робочий тиск | 20 бар |
| Номінальний тиск | PN25 |
| Час закриття/відкриття | 25 сек |
| Матеріал клапана | нержавіюча сталь 304 |
| Довжина кабелю | 300 мм |
| Максимальний перепад тиску | < 0,6 бар |
| З’єднання (внутр. різьба) | Rp 3/4" |
| KVS (м³/год) | 17 |
| Середовище | холодна вода / гаряча вода / 60% гліколю / повітря |
| Комплектація | Кульовий клапан з електроприводом, інструкція |
Чому варто купити Tervix Pro Line ORC DN20 в HomeSmart
В інтернет-магазині HomeSmart ви можете купити оригінальне обладнання Tervix для системи розумного будинку та підібрати пристрої для автоматизації освітлення, опалення, живлення та контролю приміщення.
- Офіційна гарантія на обладнання.
- Допомога у виборі обладнання для розумного будинку.
- Консультації щодо сумісності пристроїв.
- Швидка відправка замовлень по Україні.
- Тільки оригінальне обладнання Tervix.
Часті запитання
Що означає НЗ у характеристиках клапана?
НЗ означає «нормально закритий». Без подачі керуючої напруги клапан перебуває у закритому положенні. Після подачі напруги електропривід відкриває клапан.
Який тип керування використовується у Tervix Pro Line ORC DN20?
Клапан використовує керування типу SPST. Перед підключенням необхідно переконатися, що термостат або система автоматики підтримує відповідний спосіб керування та напругу 230 В.
Скільки часу потрібно для відкриття або закриття клапана?
Повне відкриття або закриття клапана займає 25 секунд.
Які робочі середовища сумісні з клапаном?
Модель призначена для роботи з холодною та гарячою водою, повітрям і гліколевими сумішами концентрацією до 60%.
Який розмір підключення має клапан DN20?
Клапан має внутрішню різьбу Rp 3/4".
Чи передбачене ручне керування клапаном?
Так, положення клапана можна змінювати вручну за допомогою ручного керування на електроприводі.
