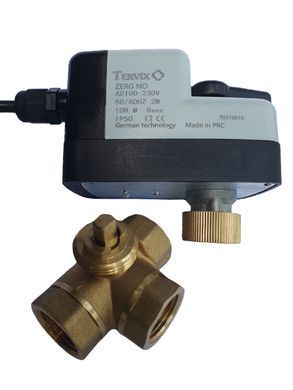

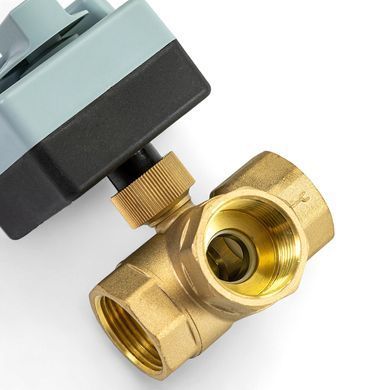

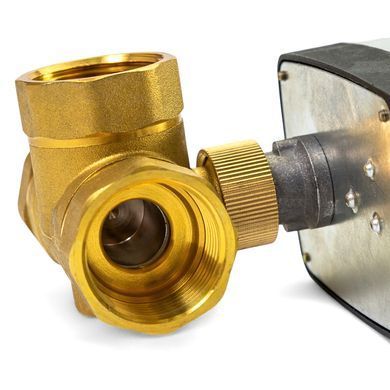

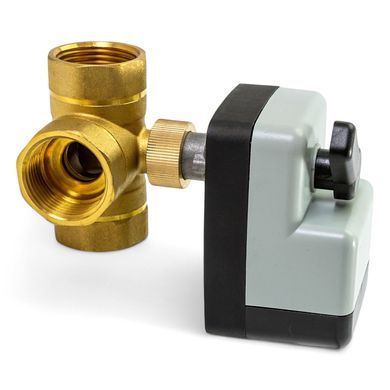

3-ходовий зонний клапан н/в 1 1/4" DN32 з самозворотним електроприводом Tervix Pro Line ZERG

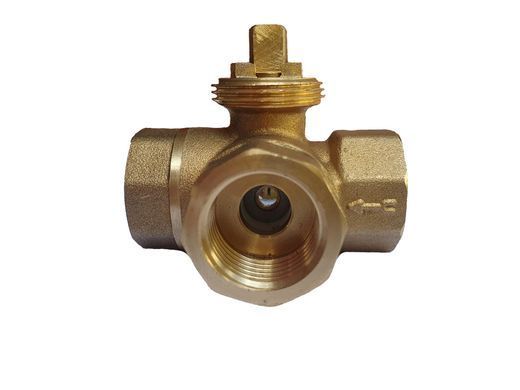

3-ходовий зонний клапан Tervix Pro Line ZERG DN32 із самозворотним електроприводом використовують в інженерних системах для керування напрямком потоку. Клапан має латунний корпус із внутрішнім різьбовим з'єднанням Rp 1 1/4" та може працювати з холодною і гарячою водою, 50% гліколем або повітрям.

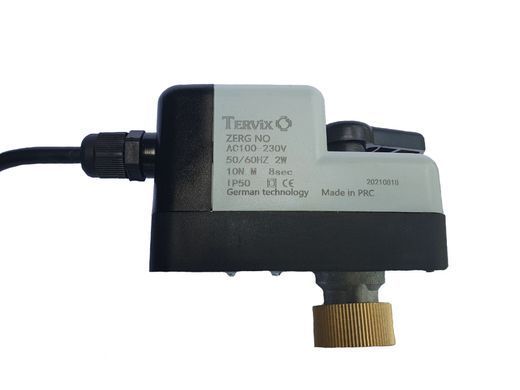

Модель використовує двоточкове керування N+L та перемикає положення за принципом on/off. За зняття напруги відповідає самозворотний механізм із конденсатором: накопичена енергія приводить у рух шток і переводить клапан у задане положення. Такий принцип роботи дозволяє автоматично змінювати напрямок потоку залежно від стану живлення.
Початкове положення клапана визначається крайнім положенням ручки за годинниковою стрілкою. При відключенні живлення конденсатор забезпечує автоматичне повернення клапана у початкове положення. Для ручного перемикання потрібно натиснути на ручку та повернути її. Якщо конденсатор ще заряджений, операцію слід повторити 2–5 разів до його розрядження. Після відновлення живлення клапан автоматично повертається до штатної роботи.
Важливо! Електропривід працює від мережі 230 В із частотою 50–60 Гц. Підключення електропривода має виконуватися відповідно до вимог техніки електробезпеки. Роботи з підключення рекомендується доручати кваліфікованому спеціалісту.
Кому підійде
Tervix Pro Line ZERG DN32 буде доречним у системах опалення, водопостачання та інших інженерних контурах, де необхідно перемикати робоче середовище між двома напрямками. З'єднання Rp 1 1/4" та розмір DN32 дають змогу використовувати модель у системах із відповідним діаметром трубопроводів. Клапан сумісний із холодною та гарячою водою, 50% гліколем і повітрям.
Функціонал
- Перемикання напрямку потоку: 3-ходова конструкція забезпечує зміну проходу робочого середовища між підключеними гілками системи.
- Самозворотний механізм: після зняття напруги накопичений заряд конденсатора використовується для переміщення штока та повернення клапана у визначене положення.
- Двоточкове керування: електропривід працює у форматі on/off та використовує підключення N+L через два проводи.
- Встановлення вихідної позиції: крайня позиція ручки за годинниковою стрілкою задає положення, яке використовується як початкове для роботи самозворотного механізму.
- Ручне перемикання: клапаном можна керувати вручну без подачі електроживлення — для цього необхідно натиснути на ручку та повернути її.
- Автоматична зміна положення: при знятті напруги привод переводить клапан у задану позицію, а після відновлення живлення повертається до роботи від електричного керування.
- Застосування з різними середовищами: конструкція розрахована на роботу з холодною та гарячою водою, 50% гліколем і повітрям.
- Час перемикання: відкриття або закриття клапана займає 8 секунд.
Показати повні характеристики 3-ходового зонного клапана Tervix Pro Line ZERG DN32
| Характеристика | Значення |
| Артикул | 206142 |
| Виробництво | Китай |
| Тип/модель | 3-х ходовий перемикаючий, самозворотний |
| Розмір | DN32 |
| Робочий тиск | 10 бар |
| Робоча температура | 15-95° C |
| Різьбове з'єднання | Rp 1 1/4" |
| Матеріал | латунь |
| Середовище застосування | хол. вода / гар. вода / 50% гліколю / повітря |
| Напруга | 230 В, 50-60 Гц |
| Ступінь захисту | II, IP 54 |
| Крутний момент | 10 Нм |
| Kvs | 24 |
| Тип електричного під’єднання | 2-х точкове (2 проводи N+L) |
| Самозворотний механізм | Конденсатор |
| Номінальний тиск | PN 16 |
| Час закриття/відкриття | 8 сек |
| Максимальний перепад тиску | < 4 бар |
| Споживча потужність | 2 Вт (під час роботи приводу) |
| Довжина кабеля | 300 мм |
| Країна виробник | Китай (за німецькою технологією) |
| Бренд | Tervix |
| Гарантія | 24 міс. |
| Комплектація | клапан, електропривід, інструкція |
Чому варто купити в HomeSmart
В інтернет-магазині HomeSmart ви можете придбати оригінальне обладнання Tervix для системи розумного будинку та підібрати пристрої для автоматизації освітлення, опалення, живлення та контролю приміщення.
- Офіційна гарантія на продукцію Tervix.
- Допомога у виборі обладнання для системи розумного будинку.
- Консультації щодо сумісності пристроїв Tervix.
- Швидке відправлення замовлень по Україні.
- Оригінальна продукція Tervix.
FAQ
Що відбувається з клапаном при відключенні електроенергії?
Після зняття напруги спрацьовує самозворотний механізм. Заряд конденсатора використовується для переміщення штока, після чого клапан переходить у визначене початкове положення.
Чи можна перемикати клапан вручну?
Так, за відсутності електроживлення клапан можна переміщувати вручну натисканням на ручку та її поворотом.
Яке керування використовується в електроприводі?
Привід має двоточкове керування N+L та працює за принципом on/off.
Для яких середовищ можна використовувати клапан?
Клапан призначений для роботи з холодною та гарячою водою, 50% гліколем і повітрям.
Скільки часу займає відкриття або закриття клапана?
Час відкриття або закриття становить 8 секунд.
