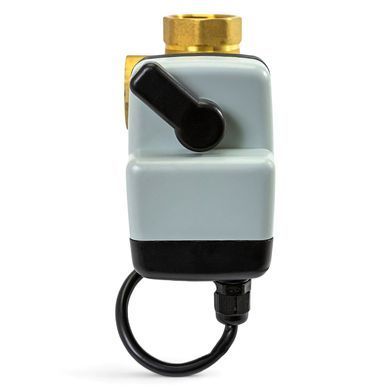

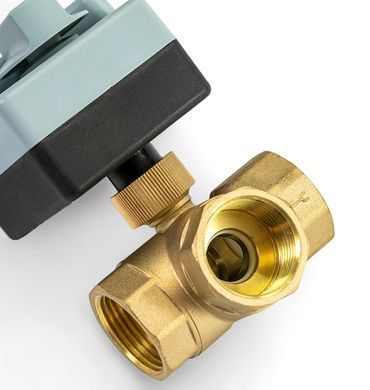

3-ходовий зонний клапан н/в 1/2" DN15 із самозворотним електроприводом Tervix Pro Line ZERG
Tervix Pro Line ZERG — триходовий зонний клапан із самозворотним електроприводом для автоматичного перемикання потоку робочого середовища в інженерних системах. Модель DN15 має внутрішнє різьбове з’єднання Rp 1/2" та корпус із латуні. Клапан призначений для роботи з холодною та гарячою водою, 50% гліколем і повітрям у системах опалення, водопостачання та інших інженерних контурах.
Клапан працює за принципом on/off і має двоточкове електричне керування N+L. Особливість моделі полягає в самозворотному механізмі з конденсатором: під час подачі напруги привід утримує поточне положення, а після зняття напруги повертає шток на 90° та перемикає потік. При повторній подачі напруги клапан знову переводиться у початкове положення.
Початкове положення визначається крайнім положенням ручки за годинниковою стрілкою. У разі збою електроживлення клапан автоматично повертається у початкове положення завдяки енергії, накопиченій у конденсаторі. Для ручного переміщення клапана за відсутності електроенергії необхідно натиснути на ручку та повернути її. Якщо конденсатор привода ще заряджений, клапан може повернутися у початкове положення. У такому випадку ручне переміщення потрібно повторити 2–5 разів, поки конденсатор не розрядиться. Після відновлення електропостачання клапан автоматично повертається до роботи в штатному режимі.
Важливо! Електроклапан Tervix Pro Line ZERG DN15 розрахований на підключення до електромережі 230 В (50/60 Гц). Монтаж, підключення та обслуговування пристрою мають здійснюватися з дотриманням вимог безпеки та відповідно до схеми підключення.
Кому підійде
Клапан підійде для автоматичного перемикання потоку води та інших допустимих робочих середовищ у системах опалення, водопостачання та інженерних контурах, де потрібно змінювати напрямок потоку між двома гілками. Самозворотний привід особливо зручний для систем, у яких у разі зникнення електроживлення клапан має повертатися у визначене початкове положення.
Функціонал
- Триходове перемикання потоку. Кульовий механізм змінює напрямок проходження робочого середовища між двома підключеними гілками системи.
- Двоточкове керування. Привід працює за принципом on/off та підключається за схемою N+L.
- Самозворотний механізм. У приводі використовується конденсатор, який забезпечує повернення клапана у початкове положення після зняття напруги.
- Перемикання на 90°. Після зняття напруги привід повертає шток на 90°, змінюючи напрямок потоку.
- Автоматичне повернення при збої живлення. У разі відключення електроенергії клапан повертається у початкове положення.
- Ручне керування. За відсутності електроживлення клапан можна перемістити вручну натисканням на ручку та її поворотом. Якщо конденсатор ще заряджений, для остаточного переведення клапана в потрібне положення може знадобитися повторити дію кілька разів.
- Заміна привода без демонтажу клапана. Електропривід можна встановити після монтажу клапана, а під час експлуатації замінити без зливу теплоносія або зупинки системи.
Показати повні технічні характеристики Tervix Pro Line ZERG DN15
| Характеристика | Значення |
| Артикул | 206112 |
| Виробництво | Китай (за німецькою технологією) |
| Тип/модель | 3-ходовий перемикаючий, самозворотний |
| Розмір | DN15 |
| Робочий тиск | 10 бар |
| Робоча температура | 15–95° C |
| Матеріал | латунь |
| Середовище застосування | хол. вода / гар. вода / 50% гліколю / повітря |
| Напруга | 230 В, 50–60 Гц |
| Крутний момент | 10 Нм |
| Kvs | 12 |
| Тип електричного під’єднання | 2-точкове (2 проводи N+L) |
| Самозворотний механізм | Конденсатор |
| Номінальний тиск | PN 16 |
| Час закриття/відкриття | 8 сек |
| Максимальний перепад тиску | < 4 бар |
| З’єднання (внутр. різьба) | Rp 1/2’’ |
| Клас захисту | II, IP 54 |
| Довжина кабеля | 300 мм |
| Споживча потужність | 2 Вт (під час роботи приводу) |
| Гарантія | 24 міс. |
| Бренд | Tervix |
| Країна виробництва | Китай (за німецькою технологією) |
Чому варто купити клапан Tervix Pro Line ZERG DN15 в HomeSmart
В інтернет-магазині HomeSmart ви можете придбати оригінальне обладнання Tervix для системи розумного будинку та підібрати пристрої для автоматизації освітлення, опалення, живлення та контролю приміщення.
- Офіційна гарантія на продукцію Tervix.
- Допомога у виборі обладнання для системи розумного будинку.
- Консультації щодо сумісності пристроїв Tervix.
- Швидке відправлення замовлень по Україні.
- Оригінальна продукція Tervix.
FAQ
Що відбувається з клапаном у разі відключення електроенергії?
Клапан повертається у початкове положення завдяки самозворотному механізму з конденсатором.
Яке початкове положення клапана?
Початкове положення визначається крайнім положенням ручки за годинниковою стрілкою.
Чи можна встановити клапан без електропривода?
Так. Клапан можна встановити без електричного привода, а привід встановити після монтажу в будь-який час.
Чи можна замінити привід без зливу теплоносія?
Так. Під час експлуатації електропривід можна замінити без необхідності зливати теплоносій або зупиняти систему.
Як перемістити клапан вручну без електроенергії?
Необхідно натиснути на ручку та повернути її. Якщо конденсатор ще заряджений, ручне переміщення може знадобитися повторити 2–5 разів до його розрядження.
Що входить до комплекту?
До комплекту входять клапан з електроприводом та інструкція.
