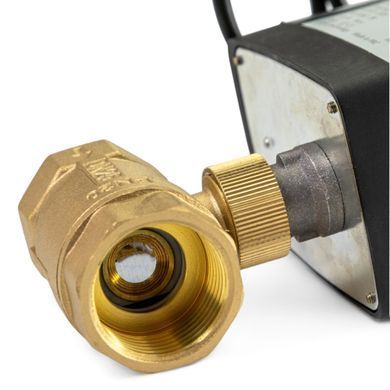

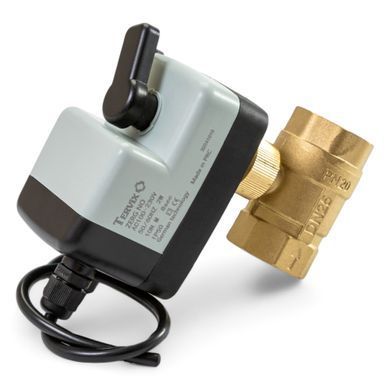

2-ходовий кульовий клапан НЗ 1 1/4" DN32 із самозворотним електроприводом Tervix Pro Line ZERG
Tervix Pro Line ZERG DN32 — 2-ходовий кульовий клапан, який використовується для автоматичного керування потоком робочого середовища в інженерних системах. Модель підходить для систем опалення, вентиляції та кондиціонування, де потрібне автоматичне відкриття та перекриття трубопроводу за сигналом електроживлення.
Клапан має нормально закритий тип роботи та керується за принципом On/Off. Електропривід підключається за 2-точковою схемою N+L до мережі 230 В. При подачі напруги механізм переводить кульовий клапан у відкрите положення. Після зняття напруги заряджений конденсатор повертає його у положення «закрито». Після повторного подання живлення клапан знову відкривається.
Самозворотний механізм працює за рахунок конденсатора, тому клапан автоматично повертається у закрите положення після знеструмлення. Клапан та електричний привід є окремими частинами конструкції: привід можна встановити після монтажу клапана, а за необхідності замінити під час експлуатації без зливу теплоносія або зупинки системи.
Модель має різьбове з'єднання Rp 1 1/4" та номінальний розмір DN32.
Важливо! Для ручного відкриття клапана за відсутності електроенергії потрібно натиснути на ручку та повернути її. Якщо конденсатор залишається зарядженим, цю дію може знадобитися повторити 2–5 разів до його розрядження.
Кому підійде
Клапан підійде для інженерних систем із трубопроводом DN32, у яких необхідно автоматично регулювати проходження води, гліколевої суміші або повітря. Модель можна застосовувати в контурах опалення та охолодження, вентиляційних системах, системах підготовки гарячої води та інших мережах із робочим тиском до 10 бар. Нормально закрите положення дозволяє автоматично перекривати потік після зняття напруги.
Функціонал
- керування потоком за принципом On/Off;
- відкриття клапана при подачі напруги 230 В;
- автоматичне закриття після зняття електроживлення;
- повернення клапана у закрите положення за допомогою конденсатора;
- 2-точкове електричне підключення N+L;
- можливість механічного відкриття клапана без електроживлення;
- автоматичне відновлення роботи після повторної подачі напруги;
- роздільний монтаж кульового клапана та електропривода;
- заміна електропривода без зливу теплоносія та зупинки системи.
Показати повні технічні характеристики Tervix Pro Line ZERG DN32
| Характеристика |
Значення |
| Артикул |
205142 |
| Бренд |
Tervix |
| Виробництво |
Китай |
| Тип / модель |
2-ходовий перемикаючий, самозворотний |
| Тип |
НЗ (відкритий під напругою) |
| Розмір |
DN32 |
| Різьбове з'єднання |
Rp 1 1/4" |
| Матеріал |
латунь |
| Робочий тиск |
10 бар |
| Номінальний тиск |
PN 16 |
| Робоча температура |
15–95 °C |
| Середовище застосування |
холодна вода / гаряча вода / 50% гліколю / повітря |
| Напруга |
230 В, 50–60 Гц |
| Ступінь захисту |
II, IP54 |
| Крутний момент |
10 Нм |
| Kvs |
24 |
| Тип електричного під'єднання |
2-точкове (2 проводи N+L) |
| Самозворотний механізм |
Конденсатор |
| Час закриття / відкриття |
8 сек |
| Максимальний перепад тиску |
< 4 бар |
| Споживана потужність |
2 Вт |
| Довжина кабелю |
300 мм |
| Гарантія |
24 місяці |
| Країна виробництва |
Китай (за німецькою технологією) |
| Комплектація |
Кульовий клапан з електроприводом Tervix Pro Line ZERG DN32 |
Чому варто купити в HomeSmart
Інтернет-магазин HomeSmart пропонує оригінальне обладнання Tervix для створення та розширення системи «розумного будинку». У каталозі можна підібрати сумісні пристрої для автоматизації опалення, освітлення, безпеки та керування електроприладами.
- Офіційна гарантія на обладнання Tervix.
- Консультація спеціалістів перед оформленням замовлення.
- Допомога з підбором сумісних пристроїв для розумного будинку.
- Швидке відправлення замовлень по Україні.
- Оригінальна продукція Tervix.
FAQ
У якому положенні клапан перебуває без електроживлення?
Клапан є нормально закритим. Після зняття напруги заряджений конденсатор повертає механізм у положення «закрито».
Як відбувається відкриття клапана після подачі 230 В?
Після подачі напруги електропривід переводить кульовий клапан у відкрите положення. При повторному знятті напруги механізм повертається у закрите положення.
Чи можна змонтувати клапан та привід окремо?
Так. Кульовий клапан та електропривід є окремими частинами конструкції. Електропривід можна встановити після монтажу самого клапана.
Чи допускається робота клапана з повітрям?
Так. Повітря входить до переліку робочих середовищ, для яких призначений Tervix Pro Line ZERG DN32. Також модель розрахована на холодну та гарячу воду і суміші з вмістом гліколю до 50%.
Скільки часу потрібно для відкриття або закриття клапана?
Час відкриття або закриття становить 8 секунд. Електропривід працює від мережі 230 В, 50–60 Гц.
