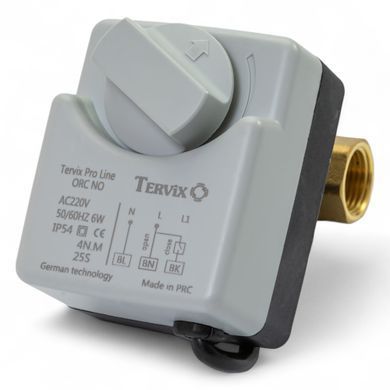

2-ходовий кульовий клапан н/в 3/4" DN20 з електроприводом Tervix Pro Line ORC
Для автоматичного керування потоком у трубопроводі підійде 2-ходовий кульовий клапан Tervix Pro Line ORC з електроприводом. Модель розрахована на використання в системах опалення, вентиляції та кондиціонування (HVAC), фанкойлах, солярних системах, автоматизованих системах водопостачання та нагріву води.
Клапан є нормально відкритим без керуючого сигналу. При подачі напруги на чорний провід електропривід повертає кульовий механізм на 90° та перекриває потік. Після зняття напруги з чорного проводу клапан повертається у відкрите положення.
Електропривід підтримує керування сигналом SPST, тому клапан можна використовувати з сумісним термостатом або перемикачем. Конструкція передбачає окремий монтаж привода на клапан і його заміну без зливу робочого середовища із системи.
Важливо! Електропривід працює від мережі 230 В. Без електроживлення привід не виконує керування клапаном.
Кому підійде
Клапан підійде для систем, де потрібно автоматично перекривати потік за командою термостата або перемикача, але при відсутності керуючого сигналу зберігати відкритий прохід. Розмір 3/4" (DN20) дозволяє використовувати його у відповідних за діаметром трубопроводах.
Функціонал
- Керування клапаном сигналом SPST від сумісного термостата або перемикача.
- Автоматичне перекриття потоку після подачі керуючої напруги.
- Повернення у відкрите положення після зняття напруги з чорного проводу.
- Поворот кульового механізму на 90° за 25 секунд.
- Індикація положення за ручкою на приводі: вздовж клапана — відкрито, перпендикулярно — закрито.
- Можливість ручного відкриття або закриття клапана.
- Встановлення електропривода після монтажу самого клапана.
- Заміна привода без зливу теплоносія та зупинки системи.
Показати повні технічні характеристики Tervix Pro Line ORC DN20
| Характеристика | Значення |
| Модель | ORC |
| Артикул | 201122 |
| Тип | 2-ходовий кульовий клапан |
| Приєднання | 3/4" (DN20) |
| Нормальне положення | Нормально відкритий |
| Матеріал корпусу | Латунь |
| Робоче середовище | Холодна вода, гаряча вода, водний розчин гліколю до 60%, повітря |
| Робоча температура | 5–95 °C |
| Робочий тиск | 16 бар |
| Номінальний тиск | PN16 |
| Максимальний перепад тиску | <6 бар |
| Kvs | 17 м³/год |
| Електроживлення | 230 В, 50–60 Гц |
| Керуючий сигнал | SPST |
| Крутний момент | 4 Нм |
| Час повороту на 90° | 25 с |
| Споживана потужність | 6 Вт (при закритому клапані) |
| Клас захисту | II, IP54 |
| Довжина кабелю | 300 мм |
| Країна виробництва | Китай |
| Технологія | Німецька |
| Виробник | Tervix (Німеччина) |
| Гарантія | 24 місяці |
| Комплектація | Кульовий клапан з електроприводом, інструкція |
Чому варто купити клапан Tervix Pro Line ORC в HomeSmart
В інтернет-магазині HomeSmart можна придбати оригінальне обладнання Tervix для розумного будинку та підібрати сумісні пристрої для захисту від протікань, автоматизації освітлення, опалення, живлення та контролю приміщень.
- Офіційна гарантія на обладнання Tervix.
- Допомога у виборі обладнання для розумного будинку.
- Консультація щодо сумісності пристроїв та можливостей системи.
- Швидке відправлення замовлень по Україні.
- Оригінальне обладнання Tervix.
FAQ
Чи потрібно купувати електропривід окремо?
Ні, електропривід уже входить до комплекту разом із кульовим клапаном та інструкцією.
Чи підійде цей клапан, якщо потрібно, щоб без живлення потік залишався відкритим?
Так. ORC має нормально відкрите виконання, тому при відсутності керуючого сигналу клапан знаходиться у відкритому положенні.
Чи можна встановити привід після того, як клапан уже змонтований у трубопроводі?
Так, конструкція передбачає встановлення привода після монтажу клапана. Сам клапан також можна використовувати без електропривода на етапі монтажу системи.
Чи можна зняти привід, якщо в системі вже є вода або теплоносій?
Так, за документацією Tervix привід можна замінити без зливу теплоносія та зупинки системи. При цьому роботи з електричним підключенням і монтажем мають виконуватися компетентним персоналом.
Чи можна використовувати клапан із гліколевим теплоносієм?
Так, виробник вказує сумісність із водним розчином гліколю концентрацією до 60%. Для конкретної системи також потрібно враховувати робочу температуру та допустимий тиск.
