2-ходовий кульовий клапан н/з 3/4" DN20 з електроприводом Tervix Pro Line ORC
Автоматичний 2-ходовий кульовий клапан Tervix Pro Line ORC DN20 із електроприводом призначений для перекриття потоку в трубопроводах. Модель із різьбовим приєднанням 3/4" (DN20) підходить для систем опалення, вентиляції та кондиціонування (HVAC), фанкойлів, солярних систем, автоматизованого водопостачання та нагріву води.

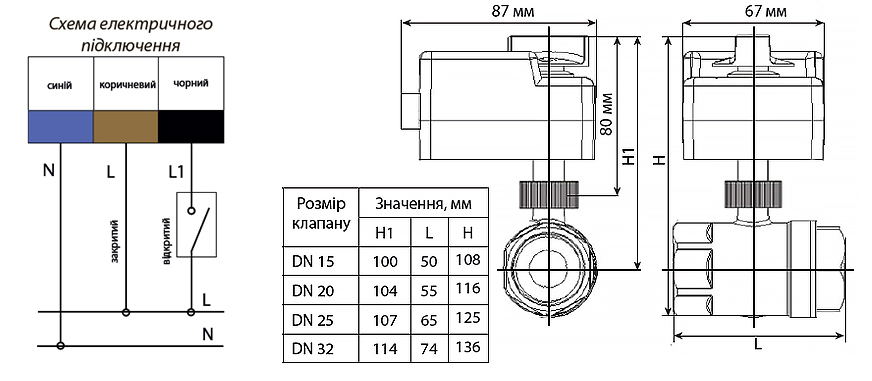

Клапан має нормально закрите положення: без керуючого сигналу потік перекритий. Для відкриття на електропривід подається напруга на коричневий і чорний провід, після чого кульовий механізм повертається на 90°. Після зняття напруги з чорного проводу клапан автоматично повертається у закрите положення.
Керування здійснюється сигналом SPST, тому модель можна підключити до сумісного термостата або перемикача. Положення клапана можна визначити за ручкою на електроприводі, а сам привід за потреби встановити або демонтувати окремо від клапана.
Важливо! Електропривід працює від мережі 230 В. Електричне підключення та роботи з приводом повинні виконуватися кваліфікованим персоналом.
Кому підійде
Клапан підійде для трубопроводів із приєднанням 3/4" (DN20), де потік має залишатися перекритим до моменту надходження керуючого сигналу. Нормально закрите положення зручно для систем, у яких подачу води або іншого робочого середовища потрібно відкривати лише за командою термостата чи іншого керуючого пристрою.
Функціонал
- Керування клапаном сигналом SPST від сумісного термостата або перемикача.
- Нормально закрите положення без керуючого сигналу.
- Відкриття клапана після подачі напруги на коричневий і чорний провід.
- Автоматичне повернення у закрите положення після зняття напруги з чорного проводу.
- Поворот кульового механізму на 90° за 25 секунд.
- Крутний момент електропривода 4 Нм.
- Візуальна індикація положення за ручкою на приводі: перпендикулярно до клапана — закрито, вздовж клапана — відкрито.
- Можливість ручного відкриття або закриття клапана.
- Монтаж і демонтаж електропривода окремо від клапана.
Показати повні технічні характеристики Tervix Pro Line ORC DN20
| Характеристика |
Значення |
| Модель |
ORC |
| Артикул |
201022 |
| Тип |
2-ходовий кульовий клапан |
| Приєднання |
3/4" (DN20) |
| Тип різьби |
Н/З |
| Нормальне положення |
Нормально закритий |
| Матеріал корпусу |
Латунь |
| Робоче середовище |
Холодна вода, гаряча вода, водний розчин гліколю до 60%, повітря |
| Робоча температура |
5–95 °C |
| Номінальний тиск |
PN16 |
| Kvs |
17 м³/год |
| Максимальний перепад тиску |
<6 бар |
| Електроживлення |
230 В, 50–60 Гц |
| Керуючий сигнал |
SPST |
| Крутний момент |
4 Нм |
| Час повороту на 90° |
25 с |
| Клас захисту |
II, IP54 |
| Довжина кабелю |
300 мм |
| Країна виробництва |
Китай |
| Технологія |
Німецька |
| Виробник |
Tervix (Німеччина) |
| Гарантія |
24 місяці |
| Комплектація |
Кульовий клапан з електроприводом, інструкція |
Чому варто купити клапан Tervix Pro Line ORC в HomeSmart
В інтернет-магазині HomeSmart можна придбати оригінальне обладнання Tervix для розумного будинку та підібрати сумісні пристрої для захисту від протікань, автоматизації освітлення, опалення, живлення та контролю приміщень.
- Офіційна гарантія на обладнання Tervix.
- Допомога у виборі обладнання для розумного будинку.
- Консультація щодо сумісності пристроїв та можливостей системи.
- Швидке відправлення замовлень по Україні.
- Оригінальне обладнання Tervix.
FAQ
Чи потрібен окремий термостат для керування?
Термостат у комплект не входить. Клапан може працювати із сумісним термостатом або перемикачем із сигналом SPST.
Що буде, якщо під час роботи зникне керуюча напруга?
Після зняття напруги з чорного проводу клапан повертається у нормально закрите положення.
Чи можна перевірити положення клапана без підключення до системи?
Так, положення можна визначити за ручкою на приводі: поперек клапана — закрито, вздовж клапана — відкрито.
Чи можна замінити привід без демонтажу клапана?
Так, електропривід можна встановлювати та демонтувати окремо від самого клапана.
Для якої температури води розрахований клапан?
Допустима робоча температура становить від 5 до 95 °C.
