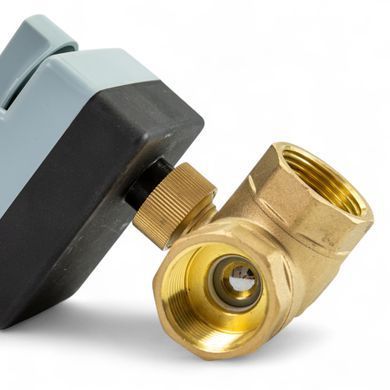

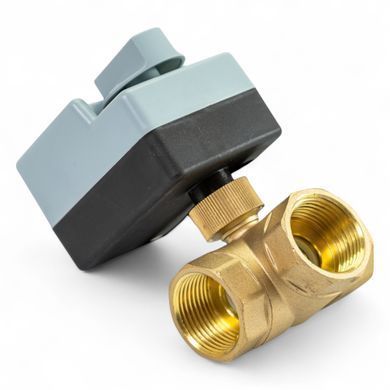

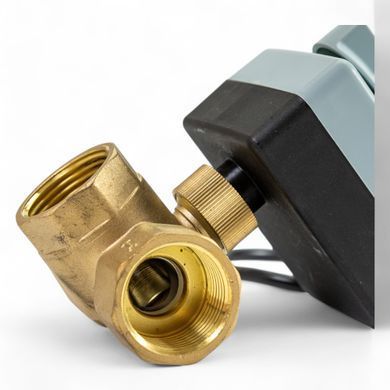

3-ходовий кульовий клапан НВ 1" DN25 з електроприводом Tervix Pro Line ORC 3-way
3-ходовий кульовий клапан Tervix Pro Line ORC 3-way призначений для автоматичного перемикання потоку теплоносія або іншого сумісного робочого середовища між двома гілками системи. Модель має нормально відкритий тип (НВ), оснащена електроприводом і керується сигналом SPST, завдяки чому може працювати від термостата або перемикача.
Клапан виконаний з латуні, має різьбове з'єднання 1" і розрахований на роботу при температурі середовища від 5 до 95 °C. Електропривід працює від 230 В, забезпечує крутний момент 4 Нм і повертає кульовий механізм на 90° за 25 секунд, перемикаючи напрямок потоку між підключеними гілками.
Важливо! Клапан має нормально відкритий тип (НВ): у вихідному положенні забезпечується прохід через основну гілку. При подачі керуючої напруги на привід клапан повертається на 90° і перемикає потік на іншу гілку. Після зняття керуючого сигналу привід повертає клапан у вихідне положення.
Кому підійде
Модель підійде для систем, у яких потрібно автоматично перемикати потік між двома напрямками без ручного втручання. Клапан можна використовувати в системах опалення та водяного нагріву, вентиляції та кондиціонування (HVAC), фанкойлах, сонячних системах, автоматизованих системах водопостачання та інших системах, де потрібне кероване перемикання робочого середовища. Керування SPST дає змогу підключати клапан до термостата або перемикача.
Функціонал
- Автоматично перемикає потік робочого середовища між двома гілками системи.
- При подачі керуючої напруги електропривід повертає клапан на 90° та змінює напрямок потоку.
- Після зняття керуючої напруги клапан повертається у вихідне положення.
- Керування сигналом SPST дає змогу використовувати термостат або звичайний перемикач.
- Поточне положення клапана можна визначити за положенням ручки на електроприводі.
- Передбачене ручне керування клапаном.
- Електропривід можна встановлювати та демонтувати окремо від клапана.
- У разі зникнення живлення кульовий механізм залишається в останньому положенні.
- Електропривід можна замінити без зливу теплоносія або зупинки системи.
Показати повні технічні характеристики Tervix Pro Line ORC 3-way
| Характеристика |
Значення |
| Артикул |
202132 |
| Виробництво |
Китай |
| Тип/модель |
ORC |
| Розмір |
DN25 |
| Тип |
НВ (нормально відкритий) |
| Робоча температура |
5–95 °C |
| Різьбове з'єднання |
1" |
| Матеріал |
Латунь |
| Напруга |
230 В, 50–60 Гц |
| Крутний момент |
4 Нм |
| Kvs |
20 |
| Управляючий сигнал |
SPST |
| Час повороту на 90° |
25 сек |
| Номінальний тиск |
PN 16 |
| Максимальний перепад тиску |
< 6 бар |
| Середовище |
Холодна вода / гаряча вода / 60% гліколю / повітря |
| Бренд |
Tervix (Німеччина) |
| Гарантія |
24 міс. |
| Країна виробництва |
Китай (за німецькою технологією) |
| Комплектація |
Клапан з приводом; інструкція |
Чому варто купити в HomeSmart
У HomeSmart можна придбати оригінальне обладнання Tervix для розумного будинку та підібрати сумісні пристрої для захисту від протікання, автоматизації освітлення, опалення, живлення та контролю приміщень.
- Офіційна гарантія виробника.
- Допомога у виборі обладнання для розумного будинку.
- Консультація щодо сумісності та підключення пристроїв.
- Швидке відправлення замовлень по Україні.
- Оригінальне обладнання Tervix.
FAQ
Чи можна встановити клапан без електропривода?
Так. Клапан і електропривід можуть встановлюватися окремо. Електропривід можна встановити пізніше, після монтажу самого клапана.
Чи можна замінити електропривід без зливу теплоносія?
Так. Конструкція дає змогу замінити електропривід без зливу теплоносія та без зупинки системи.
Що станеться з клапаном при зникненні живлення?
У разі зникнення живлення кульовий механізм залишається в останньому положенні. Після відновлення живлення клапан повертається до автоматичної роботи.
Як визначити, яка гілка клапана зараз закрита?
Поточне положення можна визначити за ручкою на електроприводі. Ручка, розташована перпендикулярно до клапана, відповідає положенню прямого проходу, а при повороті на 90° положення змінюється. Стрілка на приводі показує, який напрямок потоку перекритий.
Як встановити або зняти електропривід?
Електропривід встановлюється лише в одному положенні завдяки формі посадкового місця та штока. Перед монтажем клапана рекомендується зняти привід, щоб не пошкодити його корпус. Для демонтажу потрібно послабити накидну гайку та зняти привід. Для встановлення необхідно сумістити посадкове місце привода зі штоком клапана та затягнути накидну гайку.
