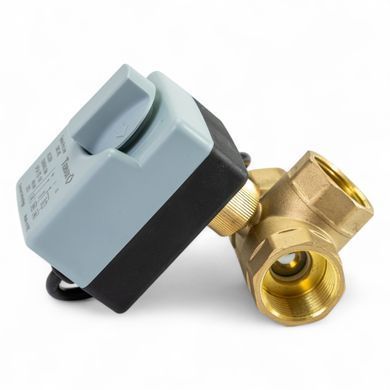

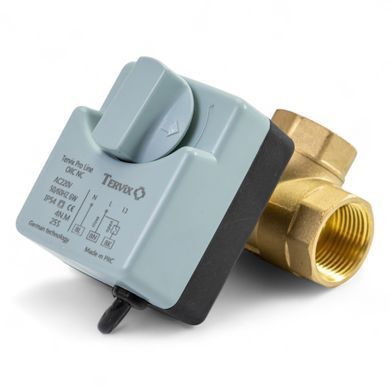

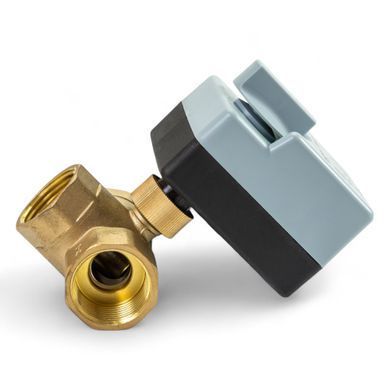

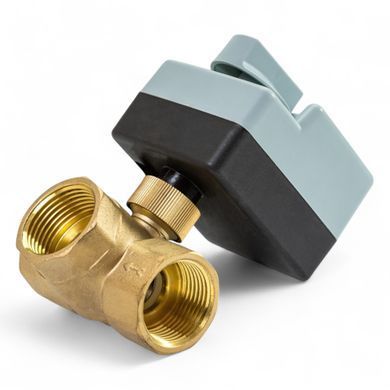

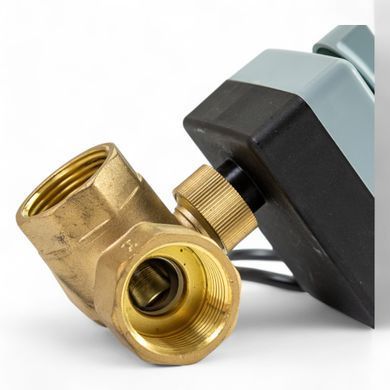

3-ходовий кульовий клапан НЗ 1" DN25 з електроприводом Tervix Pro Line ORC 3-way
3-ходовий кульовий клапан Tervix Pro Line ORC 3-way використовується для автоматичної зміни напрямку руху робочого середовища в трубопровідній системі. За перемикання відповідає електропривід, який за керуючим сигналом змінює положення кулі всередині клапана та переводить потік з одного напрямку на інший.
Модель DN25 із різьбовим з’єднанням 1" розрахована на роботу з холодною та гарячою водою, розчином гліколю та повітрям. Електропривід працює від мережі 230 В і може керуватися сигналом SPST від сумісного термостата або перемикача, що дозволяє включати перемикання потоку в автоматизовану систему керування.
Важливо! Електропривід розрахований на живлення від мережі 230 В змінного струму, 50–60 Гц.
Кому підійде
Модель підійде для систем, де потрібно автоматично перемикати потік води, гарячої або холодної води, розчину гліколю або повітря за командою термостата або перемикача. Клапан можна використовувати в опаленні, HVAC-системах, фанкойлах, сонячних системах, автоматизованому водопостачанні та системах нагрівання води.
Функціонал

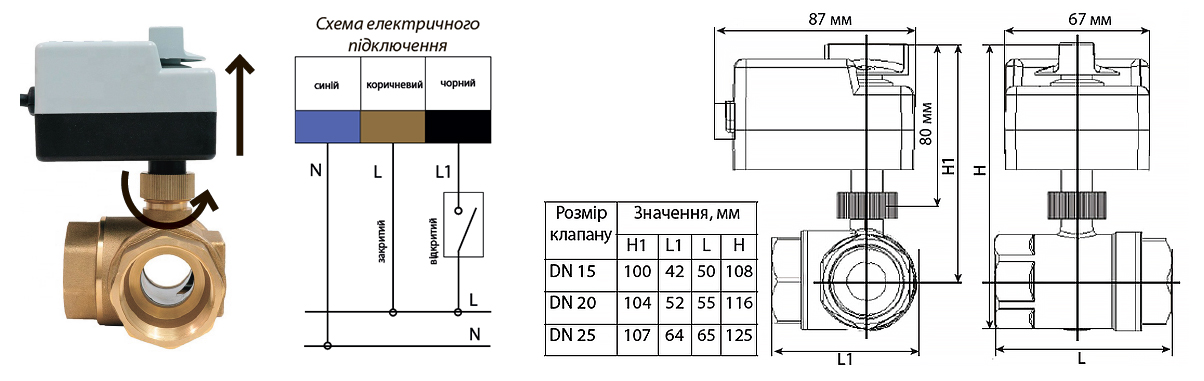

- Керування за сигналом SPST від сумісного термостата або перемикача.
- Перемикання потоку поворотом клапана на 90° при подачі напруги на чорний провід.
- Автоматичне повернення у вихідне положення після зняття керуючої напруги.

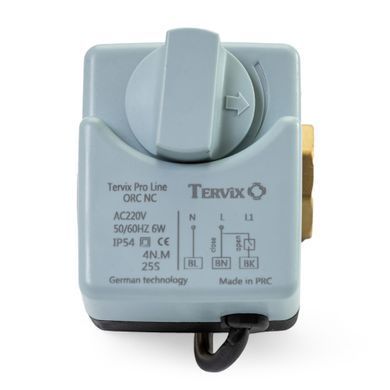

- Візуальна індикація положення за ручкою електроприводу.
- Ручне керування клапаном.
- Заміна електроприводу без зливу робочого середовища та зупинки системи.
- Збереження останнього положення клапана при відключенні живлення.
- Робота з холодною та гарячою водою, 60% розчином гліколю та повітрям.
Показати повні технічні характеристики 3-ходового клапана Tervix Pro Line ORC 3-way
| Характеристика |
Значення |
| Артикул |
202032 |
| Тип / модель |
ORC |
| Тип клапана |
НЗ (нормально закритий) |
| Розмір |
DN25 |
| Робоча температура |
5–95 °C |
| Різьбове з’єднання |
1" |
| Матеріал |
Латунь |
| Напруга живлення |
230 В AC, 50–60 Гц |
| Крутний момент |
4 Нм |
| Kvs |
20 м³/год |
| Керуючий сигнал |
SPST |
| Час повороту на 90° |
25 сек |
| Номінальний тиск |
PN16 |
| Максимальний перепад тиску |
<6 бар |
| Ступінь захисту |
IP54 |
| Клас захисту |
II |
| Бренд |
Tervix (Німеччина) |
| Країна виробництва |
Китай (за німецькою технологією) |
| Гарантія |
24 місяці |
Чому варто купити в HomeSmart
У HomeSmart можна придбати оригінальне обладнання Tervix для розумного будинку та підібрати сумісні пристрої для захисту від протікань, автоматизації освітлення, опалення, живлення та контролю приміщень.
- Офіційна гарантія на обладнання Tervix.
- Допомога у виборі обладнання для розумного будинку.
- Консультація щодо сумісності пристроїв та можливостей системи.
- Швидке відправлення замовлень по Україні.
- Оригінальне обладнання Tervix.
FAQ
Що означає нормально закритий тип клапана?
У вихідному стані клапан знаходиться в положенні 90°. При подачі керуючої напруги на чорний провід привід повертає клапан на 90° і переводить його в прохідне положення. Після зняття керуючої напруги клапан повертається у вихідне положення.
Від якої напруги працює електропривід?
Електропривід працює від мережі 230 В змінного струму з частотою 50–60 Гц.
Чи можна керувати клапаном від термостата?
Так. Клапан розрахований на керування сигналом SPST, тому його можна використовувати із сумісним термостатом або перемикачем.
Що відбувається з клапаном при відключенні живлення?
При зникненні живлення клапан залишається в тому положенні, у якому знаходився на момент відключення. Після відновлення живлення привід продовжує автоматичну роботу.
Чи можна замінити електропривід без зливу робочого середовища?
Так. Електропривід можна замінити без зливу робочого середовища та без зупинки системи.
Як визначити поточне положення клапана?
Положення можна визначити за ручкою електроприводу, яка служить для візуальної індикації поточного положення клапана.
