Провідний контролер для водяної теплої підлоги Tervix Pro Line Х8 (8 зон)

Контролер X8 призначений для управління системою водяного підлогового опалення на 8 зон, циркуляційним насосом та котлом.
Працює з кімнатними термостатами Tervix з WiFi або ZigBee управлінням і термоприводами Tervix нормально закритими (NC) або нормально відкритими (NO) при напрузі 230В.

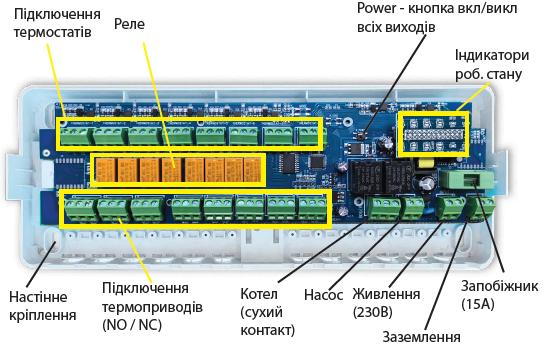

Контролер X8 оснащений виходами для управління циркуляційним насосом і котлом, а також забезпечений вісьмома каналами / зонами: кімнатний термостат - термопривід.
Контролер управляє термоприводами, встановленими на розподільчу гребінку теплої підлоги, а також має можливість вимкнути котел і циркуляційний насос, коли вимкнені всі обігрівальні зони.

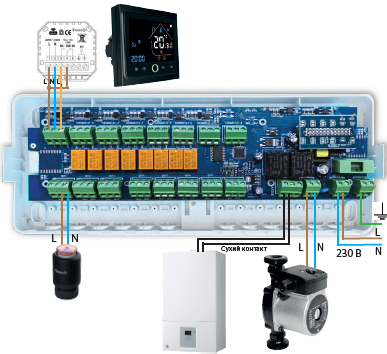

Електричне підключення:

Увага! Електричне підключення повинен виконувати тільки кваліфікований електрик.
В контролері передбачено електричне підключення (230 В), як термостату так і термоприводу. Якщо термостат має локальне (своє) підключення до мережі 230 В, то достатньо, щоб на контролер йшов тільки вихід з термостату - фаза «навантаження» (одна жила).

Увага! Управляючий сигнал з термостату - фаза, 230В, на клему. Якщо на декілька контурів використовується один термостат, то можна підключити термостат в одну з клем, а до решти клем з термоприводами зробити перемичку.Якщо використовується кількість термоприводів більша, ніж кількість клем, то на одну клему можна підключити декілька термоприводів.
Якщо потрібно управляти кількістю зон більше 8, то можна підключити ще один контролер Х8 послідовно.
З першого контролеру беремо фазу з виходу на насос та підключаємо на 8 зону в клему другого контролеру. Також до другого контролеру підключаємо насос і котел.
Експлуатація:
Контролер для водяної теплої підлоги Tervix Pro Line Х8, після підключення всіх необхідних пристроїв та підключення його до мережі 230В, буде працювати в автоматичному режимі.Включення котла та циркуляційного насосу буде відбуватися з затримкою 60 сек.
